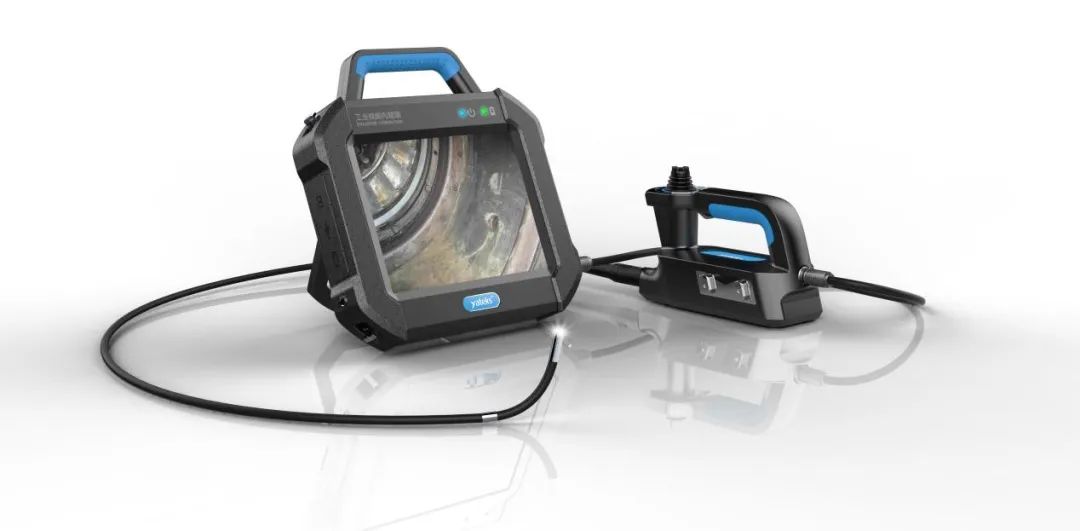

SIE 系列高清工业视频内窥镜自2016 年面向市场以来，经过多次升级，以“双百万像素”、“电动 360 ° 转向” 、“8 .5 英寸触摸显示屏” 、友好的安卓操作系统等多项技术优势得到了国内外客户的广泛认可！
目前，SIE 系列升级款产品已涵盖：2.2mm、2.8mm、3.9mm、6mm 三种直径，多种景深；直视、侧视、双镜头、 可更换镜头多种规格镜头，搭载全新升级的智能平台， 自由切换不同的色彩模式，图像还原度更高、视野 更清晰。插入管的手柄可自由更换，电动 360 °任意转向管线最长可达2 0m，从而进一步满足使用需求、降低使用成本。
1 、 智能图像处理系统 ，支持双百 万摄像头 ，再次刷新业内清晰高度.

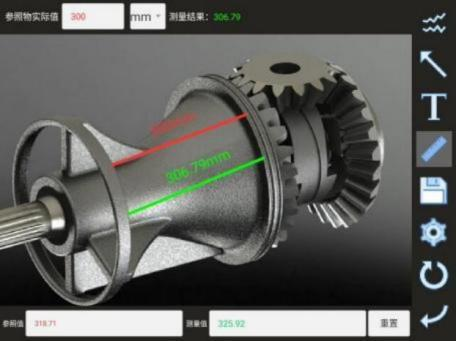

2、 升级为安卓操作系统 ，操作 更加友好,全新增加对比测量功能

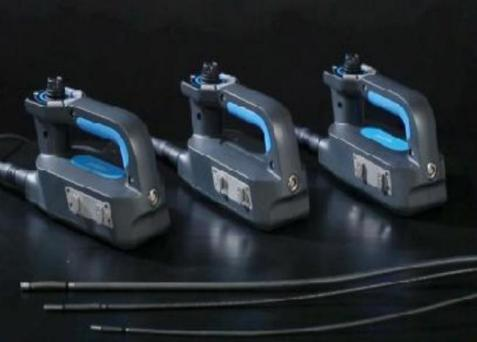

3、 操作手柄随意更换 ，一台主机 可搭配不同规格手柄

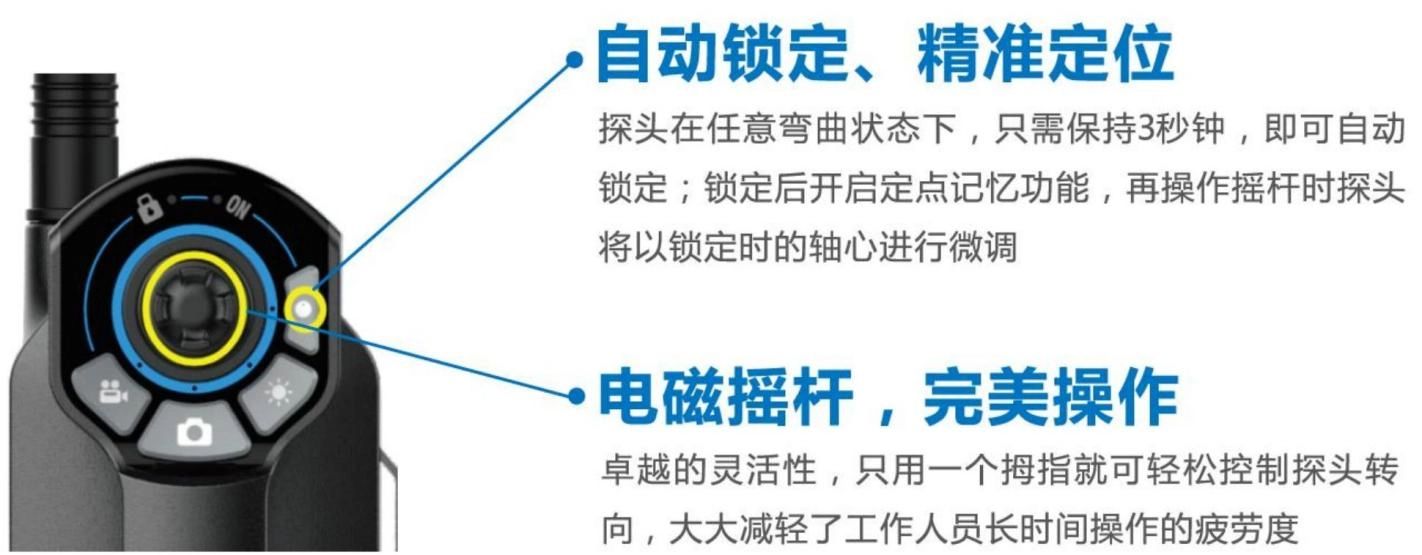

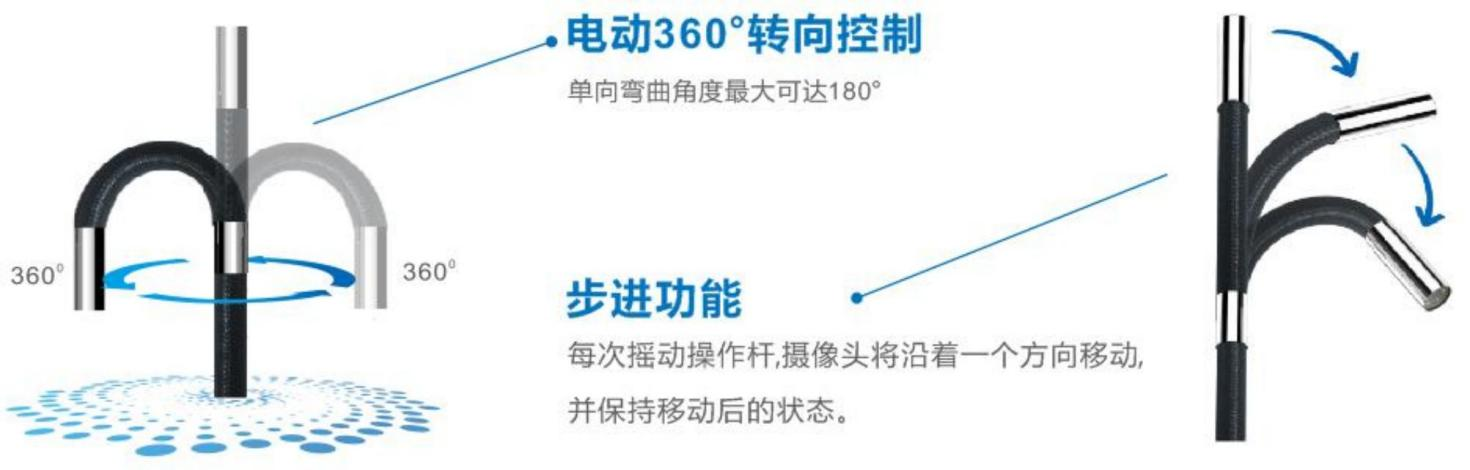

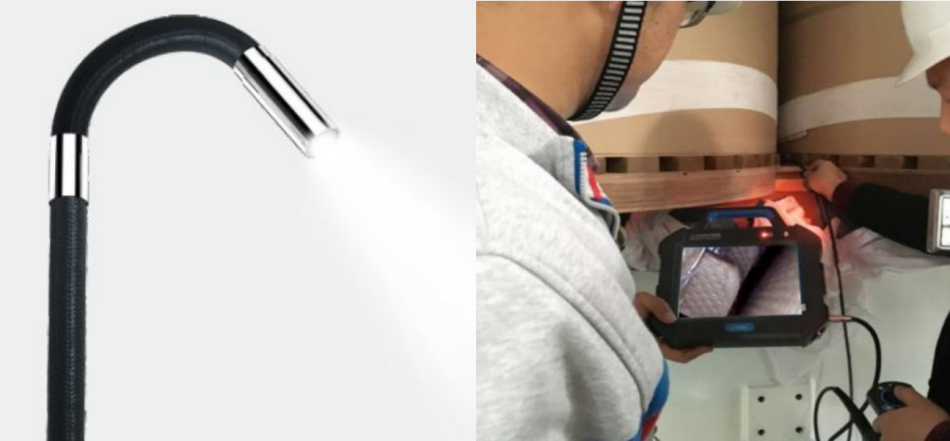

4 、采用光纤导光 ，10 级亮度调节， 最高可达 100000lux; 360°全方向转 向；探头自动复位 5、全新高亮屏 ，即使强光环境 ，屏 幕依然清晰

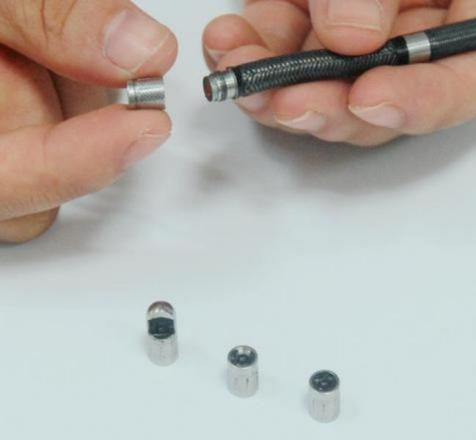

6、可更换镜头技术，直视、侧视；多 种景深 ，随意更换
软件全新升级改版 操作更加友好便捷
逼真 3D 建模显示——搭载最高 200 万高清摄像头 ，可单纯 2D 或单纯 3D 图像显示 ，映射位置 准确 ，精准去除周边影响
|

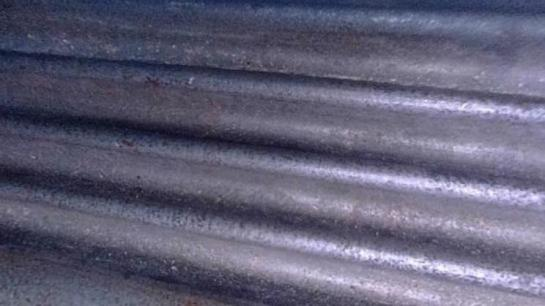

2D |
|
|
|
|
3D |
|
|
|

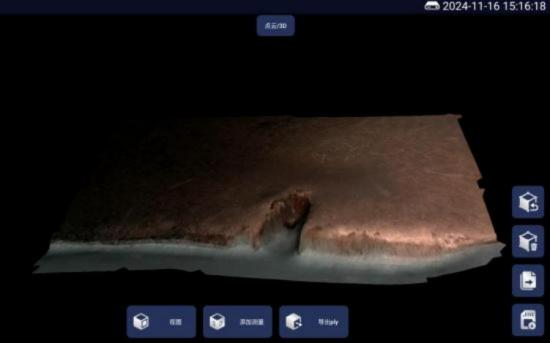

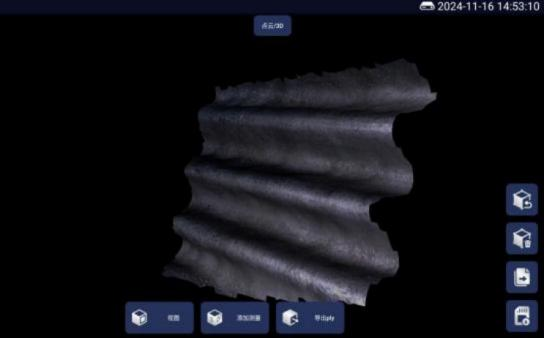

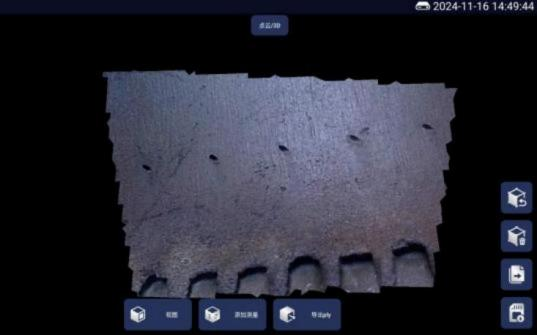

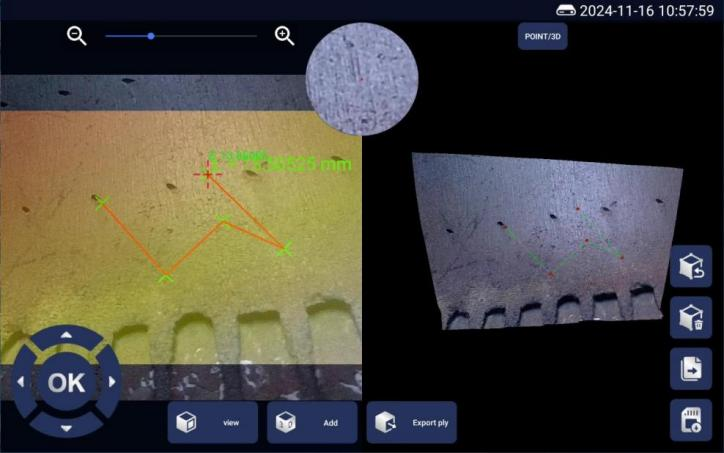

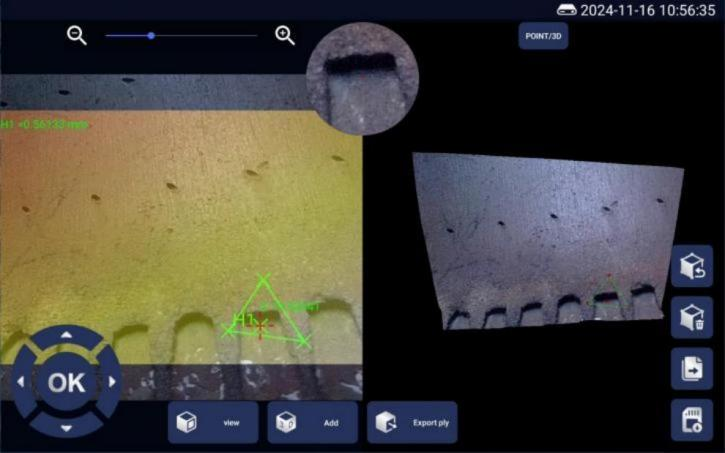

精准三维测量功能——生成 3D 点云图、深度图、剖面图等重现被测物体外貌轮廓 ，其中三维立 体点云图可缩放、旋转等 ，实时验证选点准确性 ，避免选点错误导致的测量结果失准。

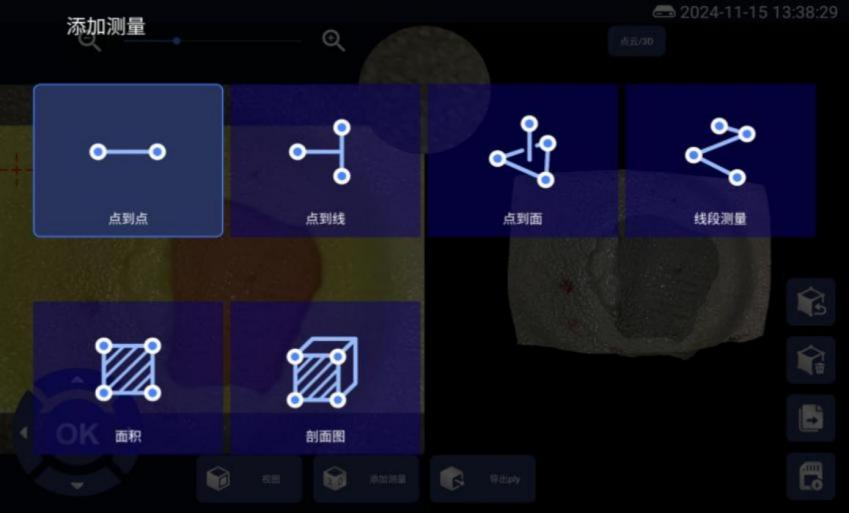

六种常规测量模式，后续将会添加更多模式

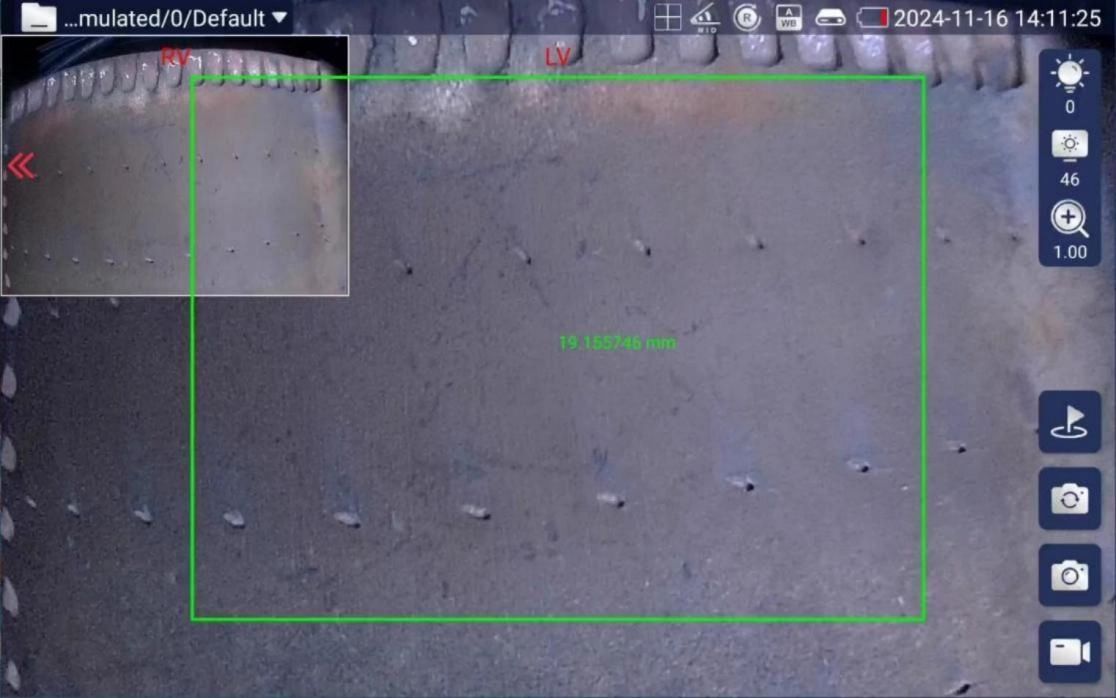

实时测距功能——检测镜头到被测物中心点的距离 ，避免探头的碰撞并提示最佳的测量距离
实时测量物体到镜头的距离(范围 8mm-40mm 内, 精准度≥95%)

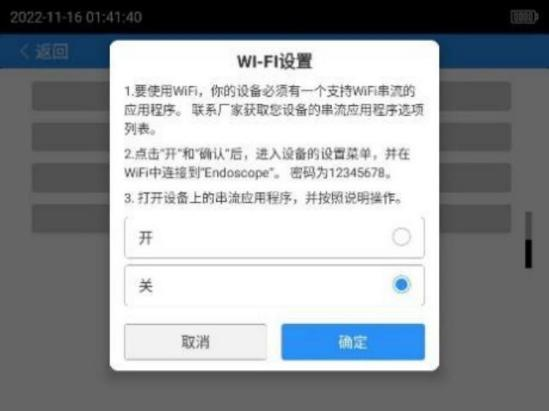

☆ 新升级 Type-C 接口、 HDMI 视频信号接口（可外接大屏显示器） ，增加 WI FI 功能 ，可以远程传输检 测画面 ，便于多人同时分析

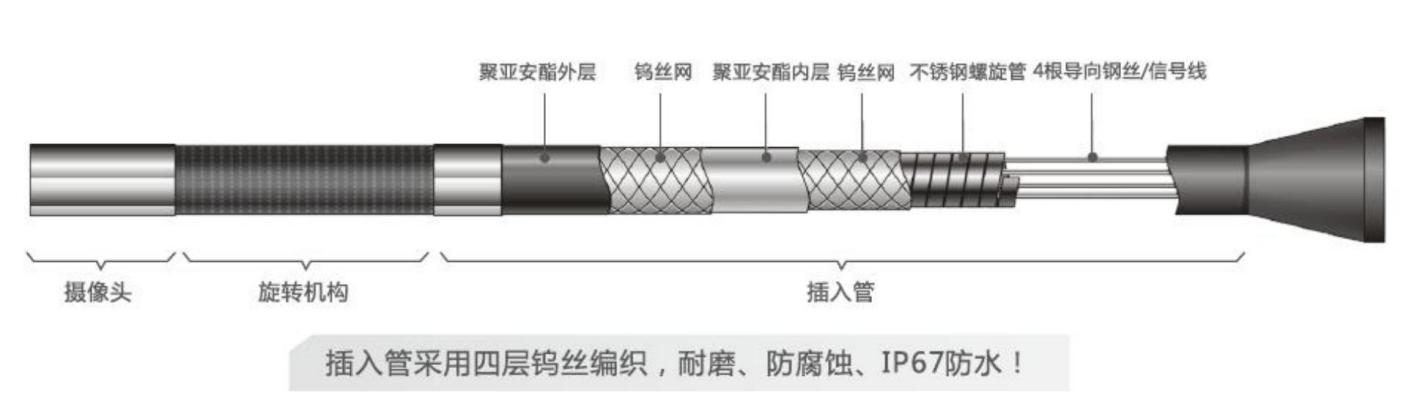

☆ 插入管材质为四层钨丝编织耐磨管,防水等级 IP67

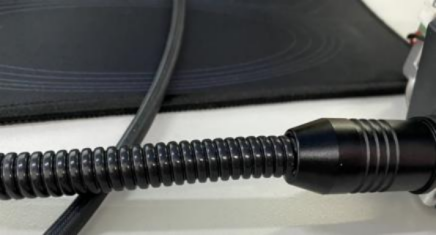

☆ 操作手柄管线连接升级为单扣管,保护插入管不弯折
专利技术：
|
发明专利号 |
专利名称 |
|
ZL 201110024752.8 |
内窥镜弯曲控制结构 |
|
ZL 201110070182.6 |
内窥镜转向控制机构及内窥镜 |
|
ZL 201110069782.0 |
内窥镜微调装置 |
|
ZL 201110092627.0 |
内窥镜系统及使用内窥镜系统的测量方法 |
|
ZL 201310242888.5 |
内窥镜弯曲控制机构及内窥镜 |
|
ZL 201310243007.1 |
内窥镜动力输入机构及内窥镜 |
|
ZL 201510540062.6 |
内窥镜 |
|
...... |
...... |

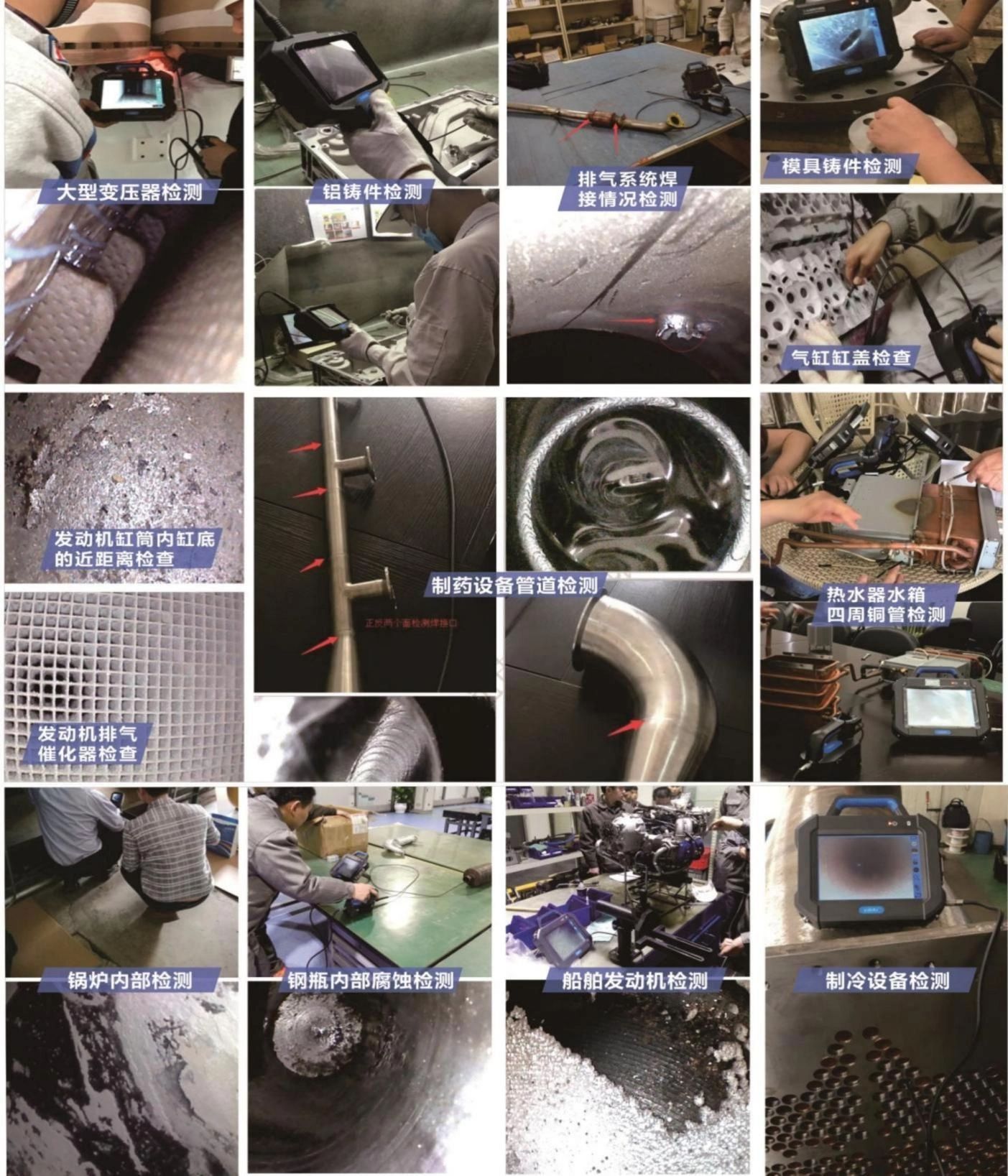

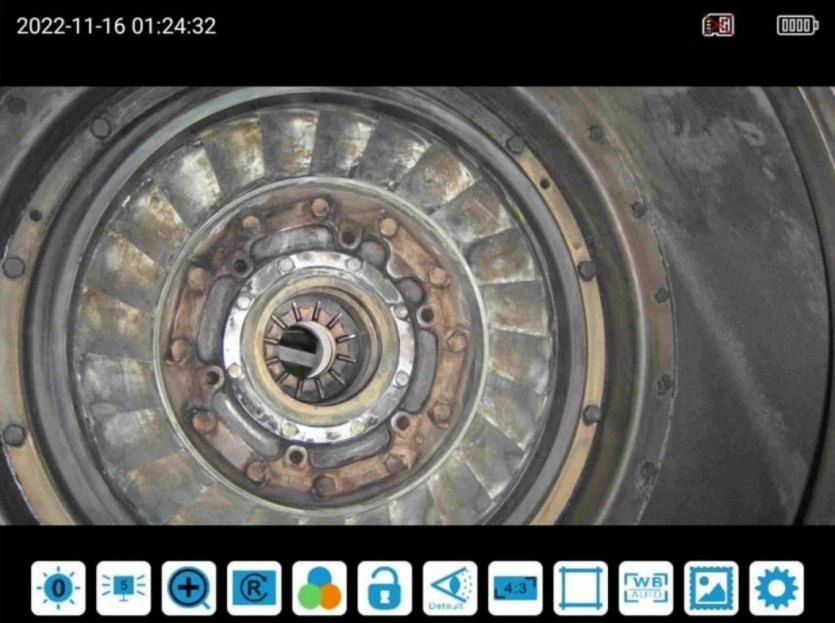

产品应用(下图为部分案例)：
本仪器广泛应用于航空、汽车、船舶、电气、化学、电力等现代核心工业生产、检修等多个环节。具有直接可视的 特点 ，能够直接观测管道、涡轮、汽缸、发动机等大型装置内表面是否存在缺陷或异状。可进行实时拍照和视频录制， 为分析设备使用状况及设备生产保障提供不可或缺的数据采集。
技术参数：
|
系统 |
尺寸 |
246*321*123mm |
|
重量 |
2.3kg |
|
|
显示器 |
1360*768，8 .5 寸 IPS 工业高清触摸液晶屏 |
|
|
显示帧率 |
30 帧/秒 |
|
|
主要功能 |
拍照、录像、亮度调节、锁定微调、菜单、图片放大缩小、画面定格、画面翻转、 色彩设置、图片命名备注 |
|
|
操作杆控制 |
电动摇杆 360 °全方位镜头导向 |
|
|
导向控制 |
可锁定微调、步进、快慢速调节、自动复位 |
|
|
内存 |
32G 高速 SD 卡（最高可扩展至 128G） |
|
|
数据 I/O 端口 |
SD 卡接口、HDMI 视频信号接口、Type-C 充电接口、USB2.0 |
|
|
电池 |
锂电池 4 节（可更换）配8节两组；寿命8000小时 |
|
|
待机时间 |
＞4h；充电时间不大于6小时 |
|
|
操作方式 |
主机与操作手柄可分离，一主机多配多手柄，可连接管道内窥镜、软管镜 |
|
|
软件 |
操作系统 |
实时多任务操作系统、菜单驱动和按键操作 |
|
用户界面 |
触摸屏操作菜单 |
|
|
文件管理 |
支持图片/视频播放、删除、格式化、命名、备注 |
|
|
图像控制 |
缩放、回放 |
|
|
负片功能 |
动态负片、镜像 |
|
|
数字缩放 |
连续 (5 倍) |
|
|
影像控制 |
画面定格、图像翻转、图像镜像 |
|
|
图片格式 |
JPEG/JPG/PNG（记录日期和时间）适配Windows系统 |
|
|
视频格式 |
AVI（记录日期和时间）、HDMI 高清 ，适配Windows系统 |
|
|
语言 |
支持简体中文、繁体中文、英语、法语、西班牙语、俄语、日语、韩语、、德语、 葡萄牙语 |
|
|
色彩设置 |
原始模式、近距模式、远距模式、 自定义模式四种 |
|
|
白平衡 |
自动白平衡、手动白平衡 |
|
|
测量功能 |
网格参考测量，对比测量、三维建模测量 |
|
|
曝光模式 |
自动曝光、手动曝光、快门曝光、光圈曝光 |
|
|
文本注释 |
具有文本添加注释功能，可以根据检测情况随时对内窥图片进行注释，方便后期报告生成 |
|
|
软件升级 |
通过 SD 卡升级包升级 |
|
|
插入管工艺 |
钨合金钢丝编织 4 层管（防爆等级） |
|
|
辅助缺陷判断技术 |
可通过有线或无线方式连接运行软件，做到自动缺陷视频检测分析 |
|
|
图像畸形矫正 |
可对因镜头原因导致的图像畸形进行智能矫正，如圆弧矫正 |
|
|
图像处理功能 |
具备局部明暗处理功能，同时加入强光抑制功能，保障成像质量 |
|
|
具有高级降噪功能，降低噪点对图像观察干扰 |
||
|
测量功能 |
支持点到点，点到线，点到面，多线段，周长，深度， 面积等测量模式。对缺陷的分辨力优于 0.03mm，缺陷测 量结果与缺陷实际大小误差小于 5% |
|
|
100万像素高清原色彩成像后建模 |
||
|
操作环境 |
主机工作温度 |
温度-10～50 ℃ |
|
探头工作温度 |
温度-20～70 ℃ |
|
|
相对湿度 |
最高90%，无冷凝 |
|
|
防护等级 |
主机 IP55，防一般水溅 |
|
|
视频探头 IP67，可承受 10.2 米水压，防弱酸弱碱、汽油、柴油、液压油、常用 润滑油等 |
可在不更换主机的情况下30秒内实现快速插拔连接以下所有镜头以及亚泰光电未来开发的镜头
|
代码 |
参数 |
备注 |
|||
|
A（系列代码） |
|||||
|
SIE |
|||||
|
B (管子直径) |
|||||
|
1 |
1.1mm |
|
|||
|
2 |
2.2mm |
|
|||
|
3 |
2.8mm |
|
|||
|
4 |
4mm |
|
|||
|
6 |
6mm |
|
|||
|
C (长度) |
|||||
|
10 |
1.0m |
参考镜头可选长度范围，以此类推 |
|||
|
15 |
1.5m |
||||
|
D（镜头代码） |
|||||
|
PM |
2.2mm /120°/直视 |
直径：2.2mm 长度：1-3m |
|||
|
PG |
3.9mm/ 120°/侧视/可测温 |
直径：4mm 长度：1-6m |
|||
|
XC |
3.9mm 光纤/120° /直视/可测温 |
直径：4mm 长度：1-6m |
|||
|
PB |
6mm/ 120°/直视/可测温 |
直径：6mm 长度：1-10m |
|||
|
PD |
6mm /120°/侧视/可测温 |
直径：6mm 长度：1-10m |
|||
|
PR |
6mm/红外镜头/80°/直视 |
直径：6mm 长度：1-3m |
|||
|
WR |
6mm 三维/120°/镜头直视 |
直径：6mm 长度：1-5m |
|||
|
BM |
6mm 三维/120°/镜头侧视 |
直径：6mm 长度：1-5m |
|||
|
E (景深) |
|||||
|
A1 |
7-80mm |
PG 、PB 、TE |
|||
|
A3 |
3-30mm |
YE 、YD 、YF 、SC |
|||
|
A4 |
5-80mm |
YD 、YF |
|||
|
A5 |
8-150mm |
YC、YD 、YF、TE 、TC |
|||
|
A6 |
10+∞ |
YD 、YF 、TE 、TC |
|||
|
A9 |
10mm-100mm 和 5mm-50mm |
PD |
|||
|
B1 |
50-+∞ |
PR 、WR |
|||
|
B5 |
3-50mm |
YB 、PM 、PA 、UV |
|||
|
B6 |
5-100mm |
BM 、FA |
|||
|
B7 |
侧 3-50mm 和直 5-100mm |
FD |
|||
