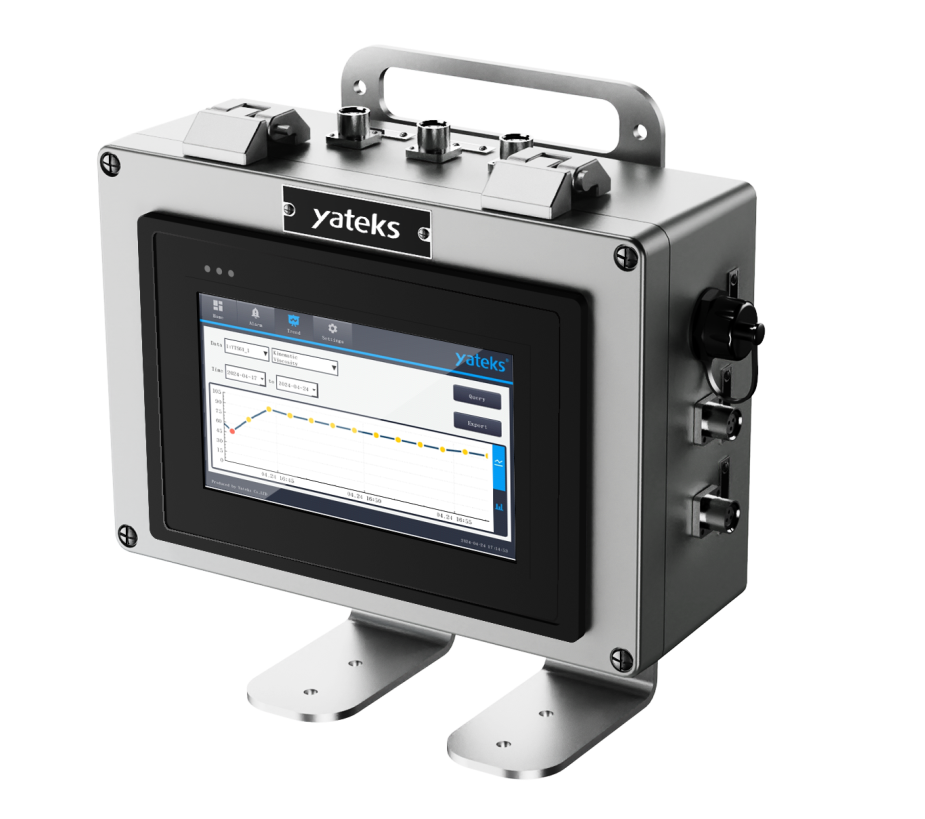

油液传感器控制终端控制终端适用于钢厂、纸张、石化、水泥、电力系统等设备的集成安装，可适配粘度、密度、介电常数、含水率、温度、磨损颗粒和污染度的检测，同时配合内部模型数据可选配：实时运动粘度、40℃运动粘度、100℃运动粘度、粘度指数、电导率等其他检测指标，真正实现多功能、低成本、大集成的综合应用型多功能在线监测油液系统主要性能参数。
技术优势：
传感器控制终端采用多路信号采集形式，针对大型工业现场的高分散、多点位的特点，系统采用多路单点的采集信方式，将数据汇总在分控系统，进行集中化打包处理数据，实现了现场的单点采集-集中上传，大大节省了传统企业的部署费用，控制系统集成显示屏 、数据处理模块、4G通讯模块、GPS定位模块。
|
理化指标 |
测量范围 |
测量精度 |
|
动力粘度 |
1～1000mpa.s |
±5% |
|
运动粘度 |
1～1000 mm²/s（cSt） |
±5% |
|
密度 |
600～1250 kg/m3 |
±3% |
|
介电常数 |
1～6 |
±5% |
|
温度 |
-40～120℃ |
±0.5℃ |
|
饱和度 |
0～1aw |
±0.03aw |
|
含水量 |
0-5000ppm（默认）(依据不同油品标定校准) |
±10% |
|
理化指标 |
测量范围 |
测量精度 |
|
动力粘度 |
1～1000cp |
±5% |
|
运动粘度 |
1～1000 mm²/s（cSt） |
±5% |
|
密度 |
600～1250 kg/m3 |
±3% |
|
介电常数 |
1～6 |
±5% |
|
温度 |
-40～120℃ |
±0.5℃ |
|
理化指标 |
测量范围 |
测量精度 |
|
动力粘度 |
1～1000cp |
±5% |
|
运动粘度 |
1～1000 mm²/s（cSt） |
±5% |
|
密度 |
600～1250 kg/m3 |
±3% |
|
温度 |
-40～120℃ |
±0.5℃ |
|
理化指标 |
测量范围 |
测量精度 |
|
温度 |
-40～120℃ |
±0.5℃ |
|
饱和度 |
0～1aw |
±0.03aw |
|
含水量 |
0-5000ppm（默认）(依据不同油品标定校准) |
±10% |
|
理化指标 |
测量范围 |
测量精度 |
|
温度 |
-40～120℃ |
±0.5℃ |
|
含水率 |
0-10%（默认）(依据不同油品标定校准) |
±0.5% |
|
理化指标 |
测量范围 |
测量精度 |
|
温度 |
-40～120℃ |
±0.5℃ |
|
介电常数 |
1-6 |
±3% |
|
测量指标 |
金属磨粒 |
|
可选 |
铁磁性磨粒、非铁磁性磨粒、磨粒总数 |
|
测量范围 |
40～99um Fe |
|
100～199um Fe |
|
|
200～299um Fe |
|
|
300～399um Fe |
|
|
≥400um Fe |
|
|
铁磁性磨粒总数 |
|
|
150～199um Non-Fe |
|
|
200～299um Non-Fe |
|
|
300～399um Non-Fe |
|
|
400～499um Non-Fe |
|
|
≥500um Non-Fe |
|
|
非铁磁性磨粒总数 |
|
|
磨粒总数 |
|
|
测量精度 |
流体温度-30℃～85℃检出率≥85%； 流体温度85℃～105℃检出率≥80%。 |
|
检测项目 |
技术参数 |
|
光源 |
半导体激光器 |
|
检测范围 |
1～100μm或4～70μm（C） |
|
灵敏度 |
1μm（ISO4402）或4μm（C）(ISO11171，GB/T18854-2002) |
|
测量通道 |
内置GJB420A-96、GJB420B-06、NAS1638、ISO4406等标准 |
|
粒径尺寸 |
1µm、2µm、5µm、10µm、15µm、25µm、50µm、100µm；4µm(c)、4.6µm(c)、6µm(c)、10µm(c)、14µm(c)、21µm(c)、38µm(c)、70µm(c) |
|
测试准确度 |
±1个污染度等级 |
|
检测流速 |
25～300mL/min |
|
技术指标 |
参数 |
|

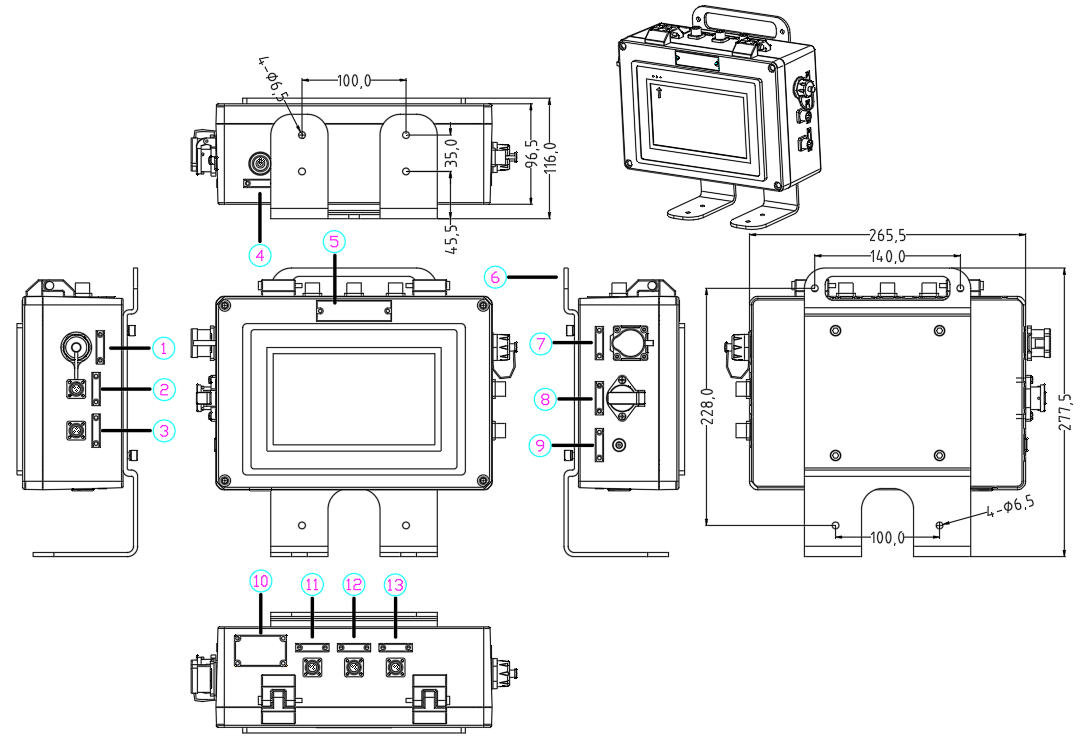

外形尺寸 |
277.5*265*116mm （误差±2mm） |
|
液晶屏 |
7″工业触摸液晶屏，分辨率800*480 |
|
重量 |
4kg±0.5kg |
|
外壳材质 |
压铸铝 |
|
防护等级 |
IP64 |
|
系统本机存储 |
32G 高速SD卡 |
|
工作电压 |
DC24V |
|
工作电流 |
<2.5A |
|
信号输出方式 |
RS485 |
|
TCP网口 |
|
|
数据 |
USB接口 |
|
操作系统 |
实时多任务操作系统 |
|
用户界面 |
触摸屏操作菜单 |
|
文件管理 |
支持历史数据查询 |
|
预警功能 |
支持预警值设置与报警 |
|
软件升级 |
可通过接口升级 |
|
技术指标 |
参数 |
|

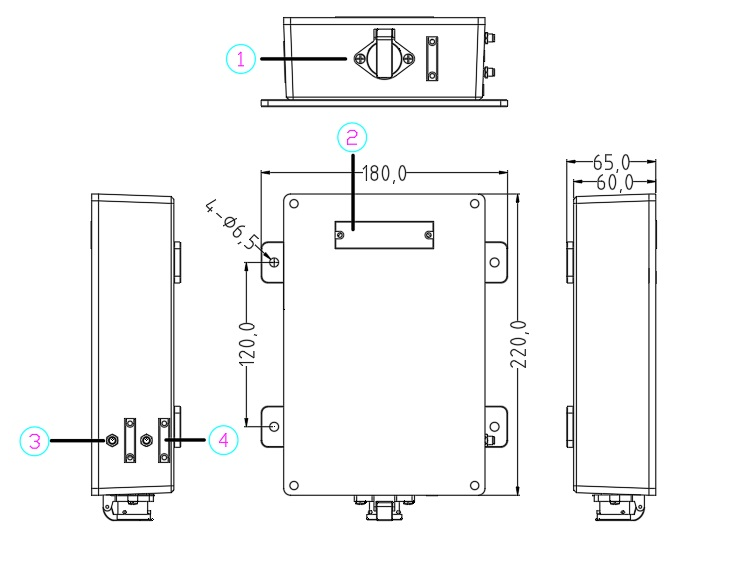

外形尺寸 |
220*180*65mm （误差±2mm） |
|
重量 |
2kg±0.2kg |
|
外壳材质 |
压铸铝 |
|
防护等级 |
IP64 |
显示装置
4G配件箱
产品应用：
食品加工、实验室分析、燃油存储与运输环节；精炼、石油行业、风力、火力发电等发电行业；航空，航海，铁路等交通运输行业 ；钻井平台等海洋工程、大型工程机械设备、交通运输车辆、燃料储运车辆、油处理设备、化学实验分析、生产过程品质管理、油处理及过滤系统；涂料、油墨及印刷行业、医用设等。
