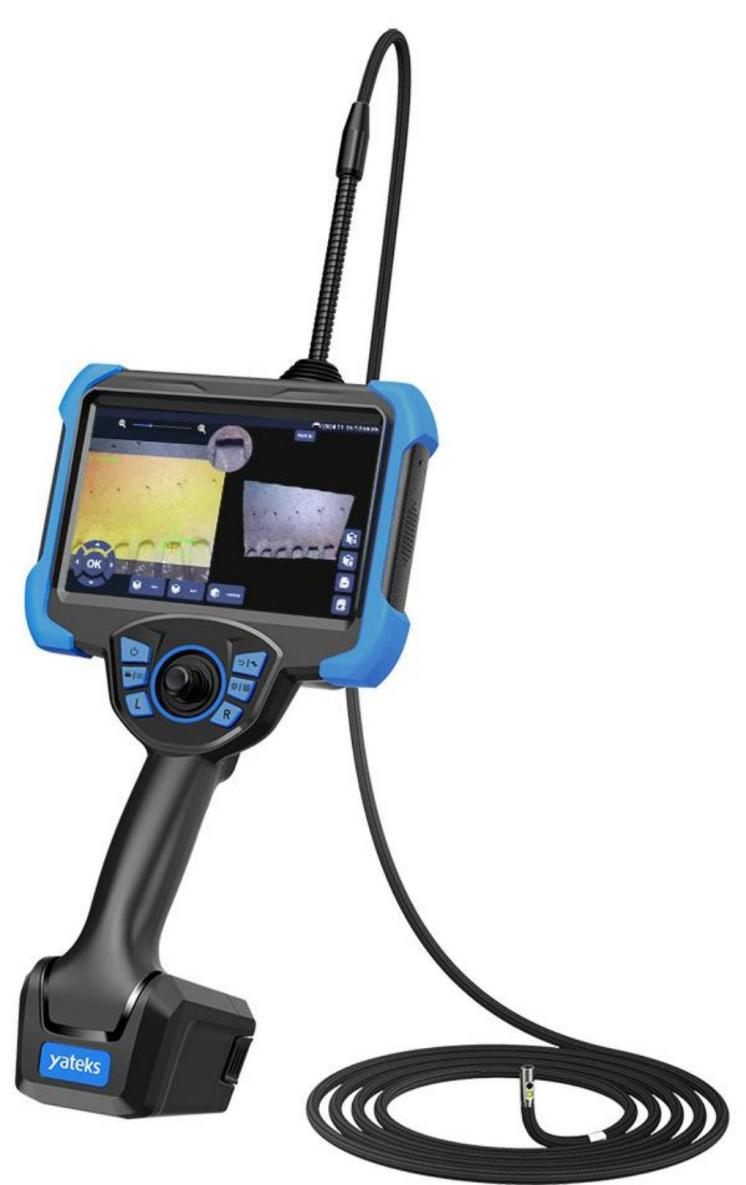

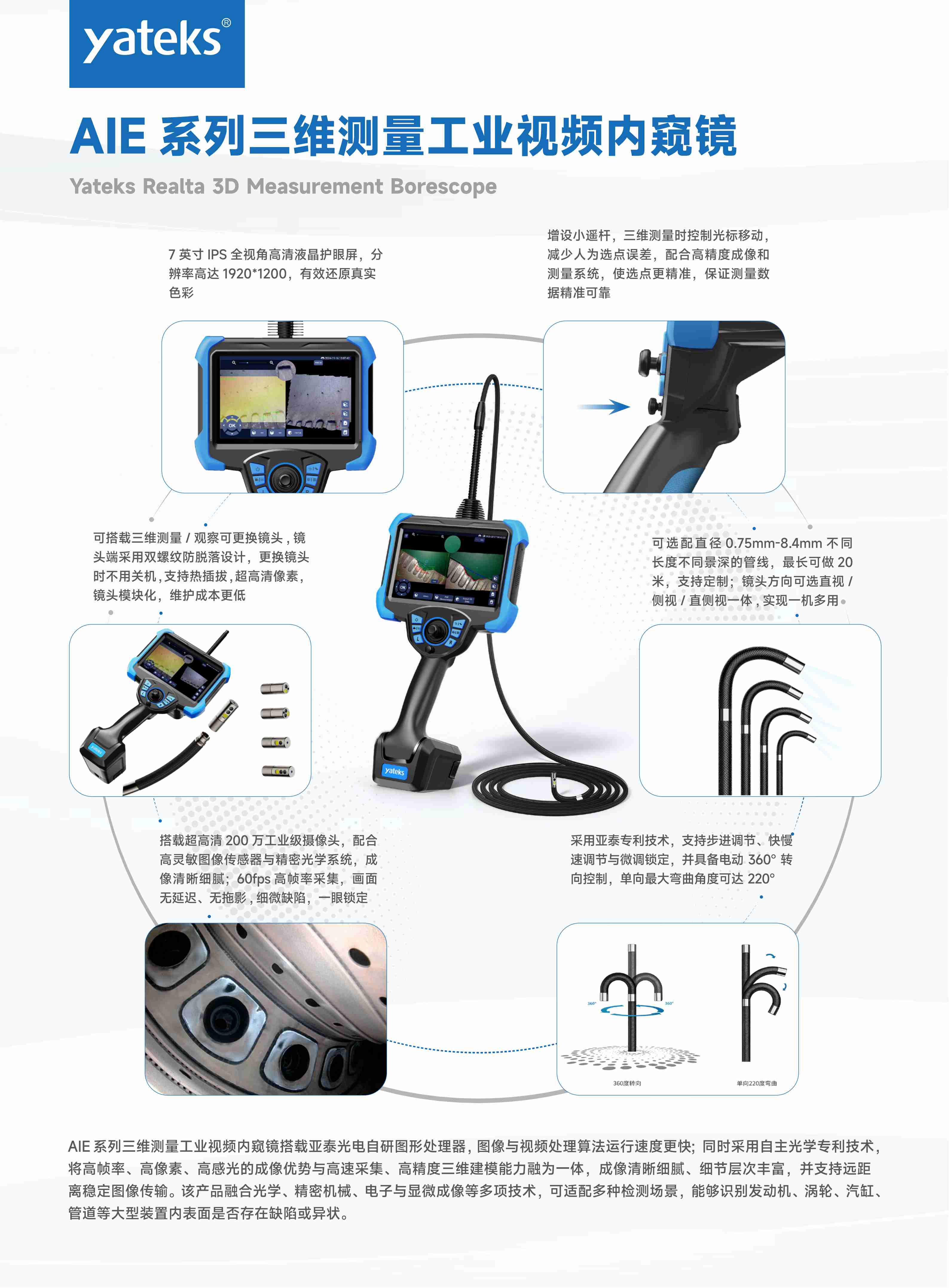

A IE-E 三维测量工业视频内窥镜
产品综述
A IE 系列三维测量工业内窥镜采用 7″IPS 高清液晶护眼屏，分辨率高达 1920*1200，具触摸、按键双功能，操作快速方便； 采用亚泰光电专利技术 ， 自行开发图形处理器技术 ，使图像、视频响应速度更快 ，呈显画面更清晰细腻。 探头 360°全方位旋转、过载保护并自动锁定、复位 ，实现远距离图像传输 ，可以进入到更深的通道检测， 支持 6.0TOPs 算力，满足缺陷检测和测量的要求；丰富的外围接口，扩展性更强；集光学、精密机械、电 子机械、 电子技术和显微摄像技术一体的新型无损探伤仪器 ，用于肉眼无法触及到的内部表面缺陷检测。

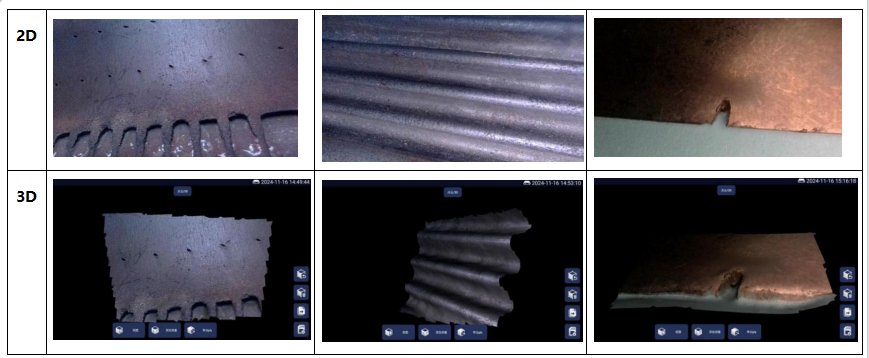

1.逼真 3D 建模显示——搭载最高 200 万高清摄像头 ，可单纯 2D 或单纯 3D 图像显示 ，映射位置 准确 ，精准去除周边影响

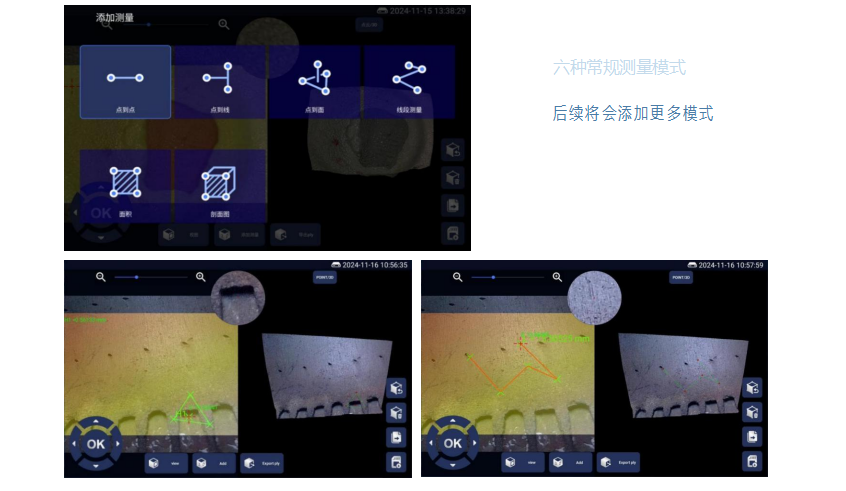

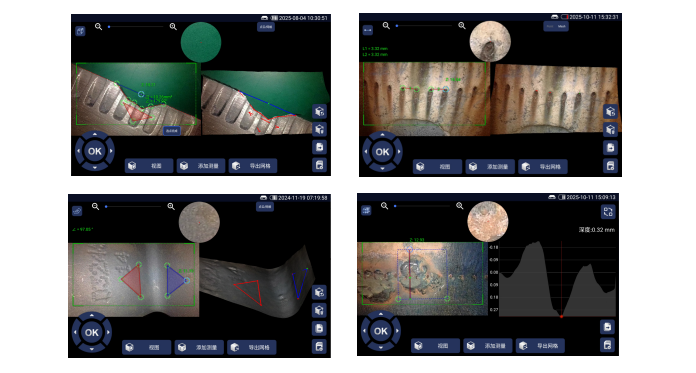

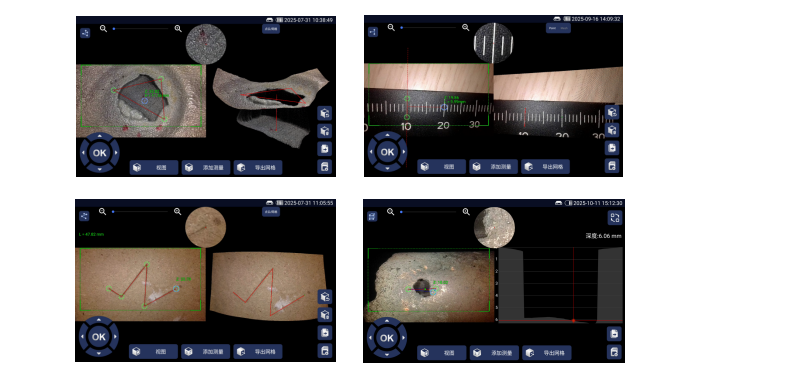

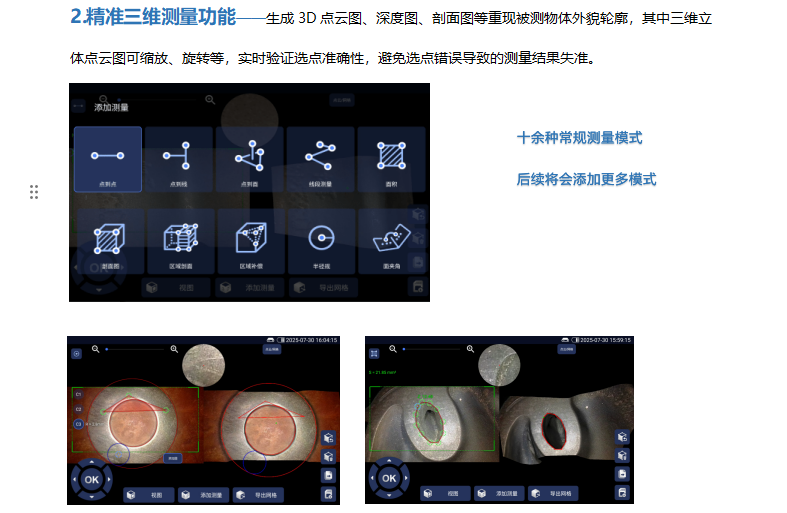

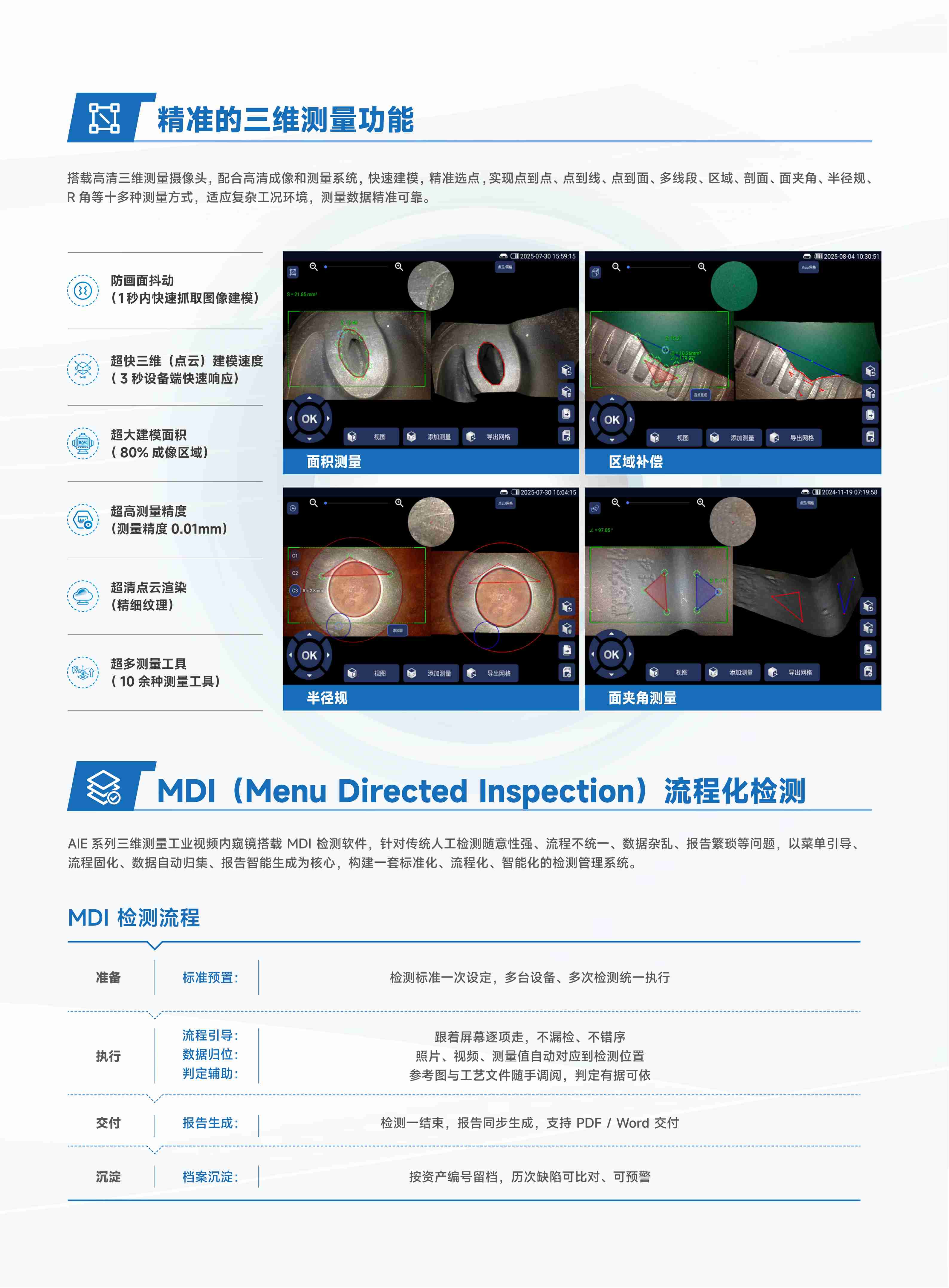

2.精准三维测量功能——生成 3D 点云图、深度图、剖面图等重现被测物体外貌轮廓 ，其中三维立 体点云图可缩放、旋转等 ，实时验证选点准确性 ，避免选点错误导致的测量结果失准。

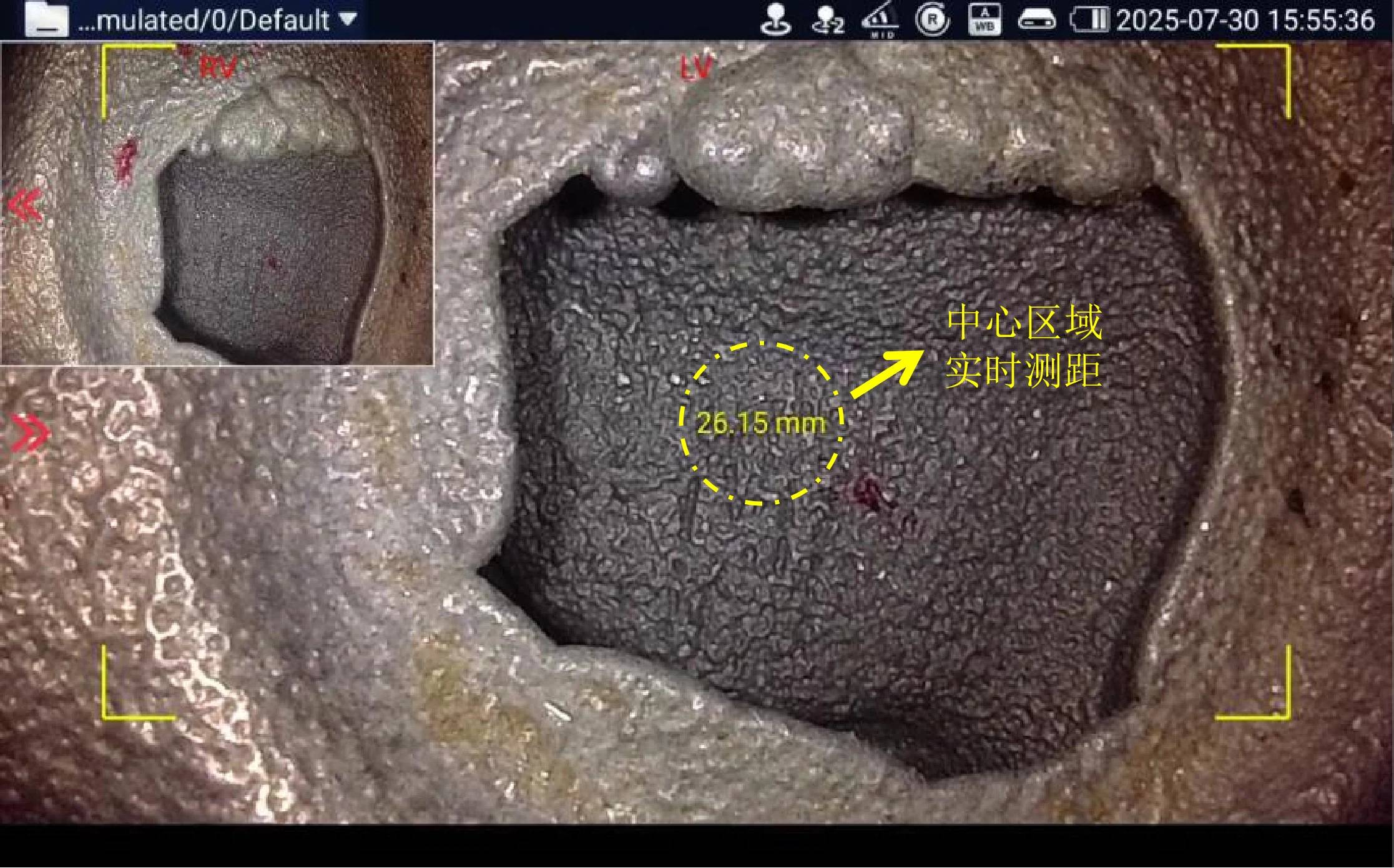

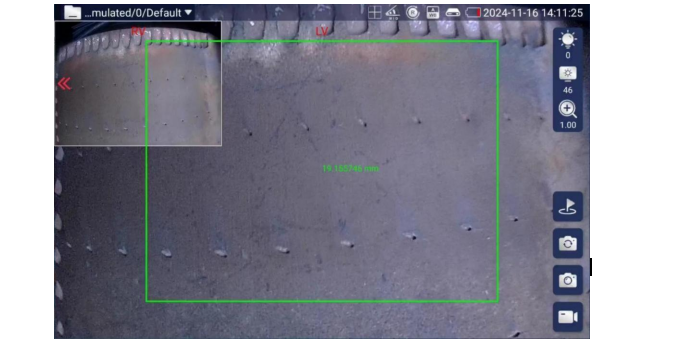

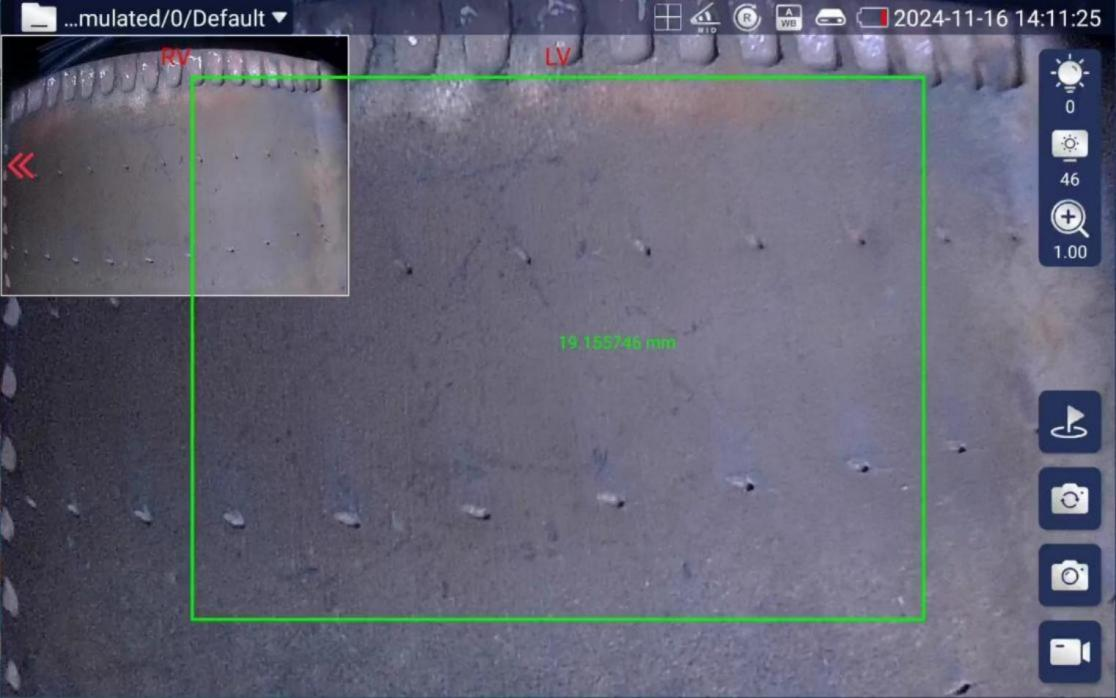

3.实时测距功能——检测镜头到被测物中心点的距离 ，避免探头的碰撞并提示最佳的测量距离
实时测量物体到镜头的距离(范围8mm-40mm 内, 精准度≥95%)

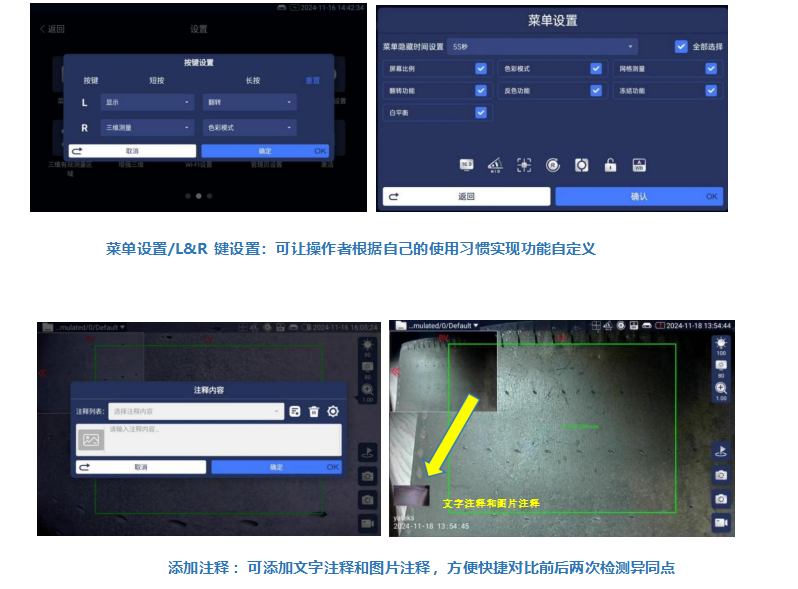

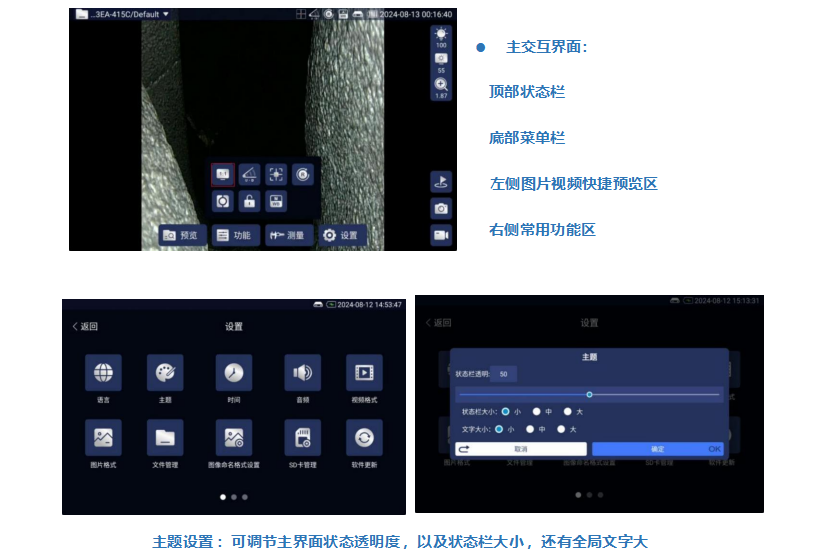

4.友好强大 UI 交互——
5.操作简便直观——
l多任务智能操作系统 ，操作界面简单易懂并配备触摸屏和简洁的操作按钮
l轻量化设计 ，整机重量只有 2KG
l语音导航功能 ，让操作者解放双手

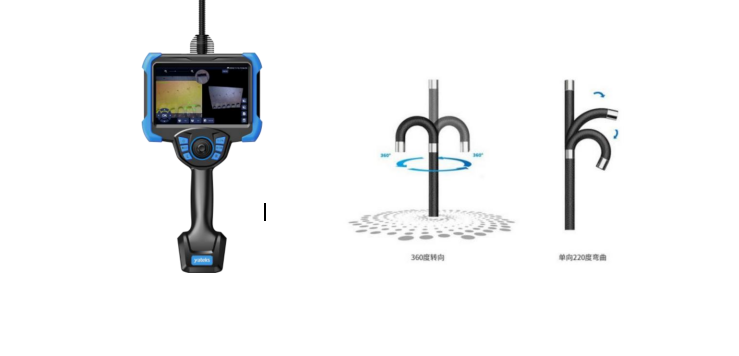

l亚泰专利技术 ，步进、快慢速调节和微调锁定功能以及电动 360°转向控制 ，最大单向 220°弯曲角度
6.模块化设计 ，可快速拆装更换——
l 触摸屏和按键双智能化操作设计以及符合人体工程学设计 ，便于握持和单手操作；
l 大容量可拆卸能充电电池包 ，提供强力续航;

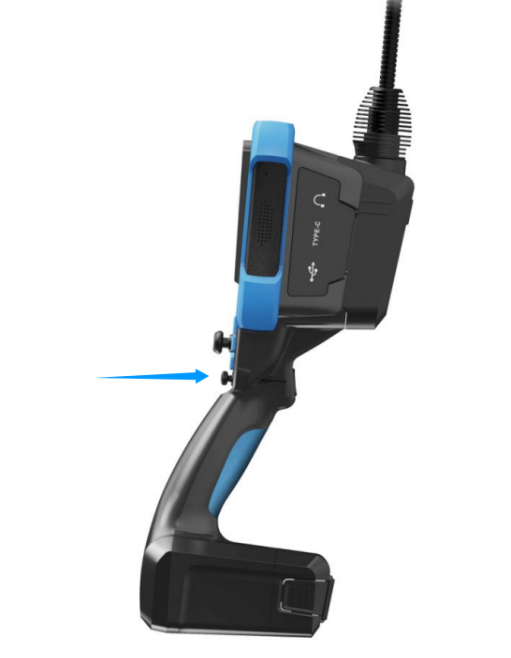

l 一键更换手柄 ，方便快捷；
l 管线直径 0.85mm-8.4mm 可选 ，长度最长 20 米 (防尘防水 IP67，防水深度可达10米)

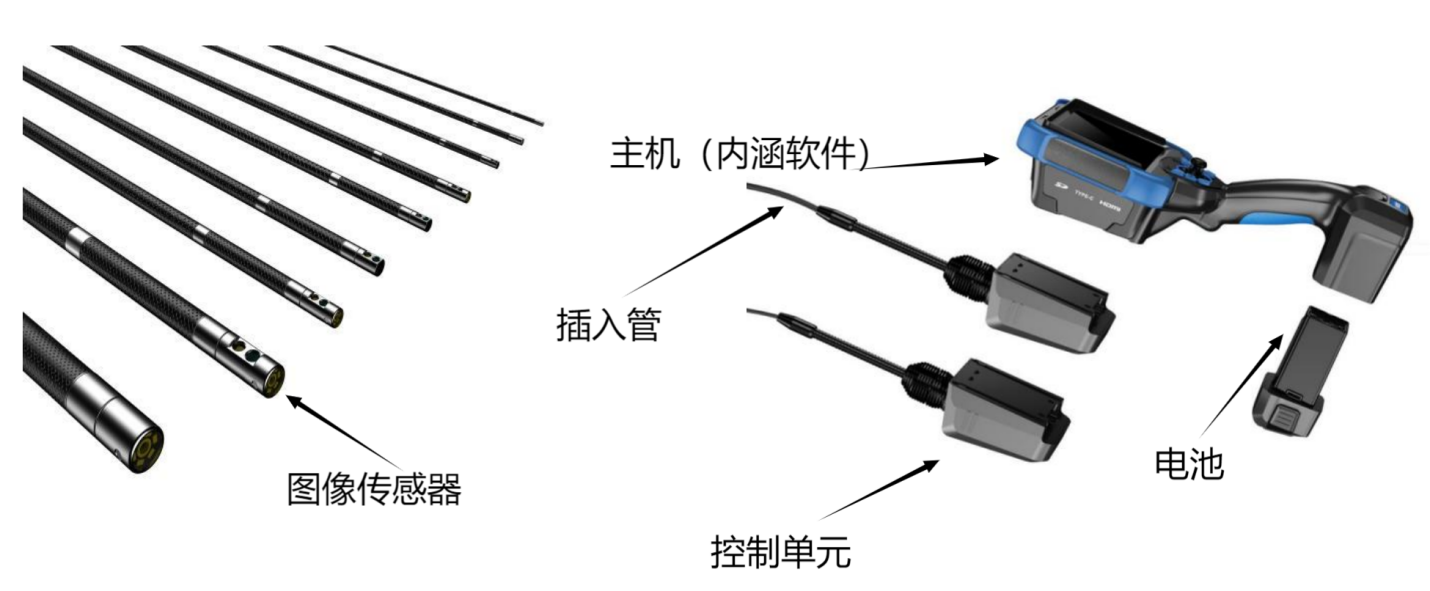

包含控制单元、图像传感器、插入管及其配套的软件，软件安装在控制单元内

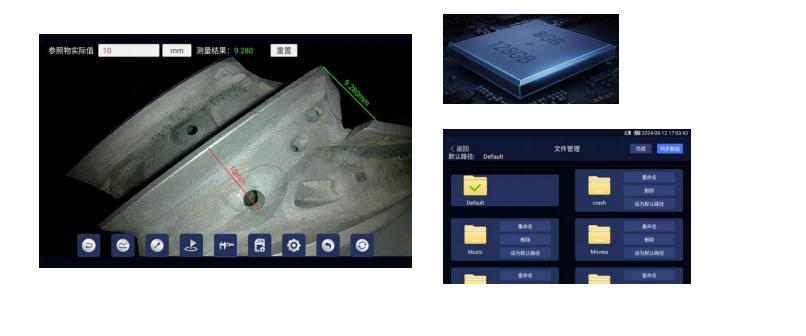

7.强大的储存功能——自带128GB 内部存储 + 64GU 盘，存储空间满足存储更多照片、视频的需求，在设备 操控上也将得到更加酣畅的体验；对大量存储的图片视频可进行分类管理并对图片可放大、缩小、还原、删除、涂鸦，对比 测量等操作。

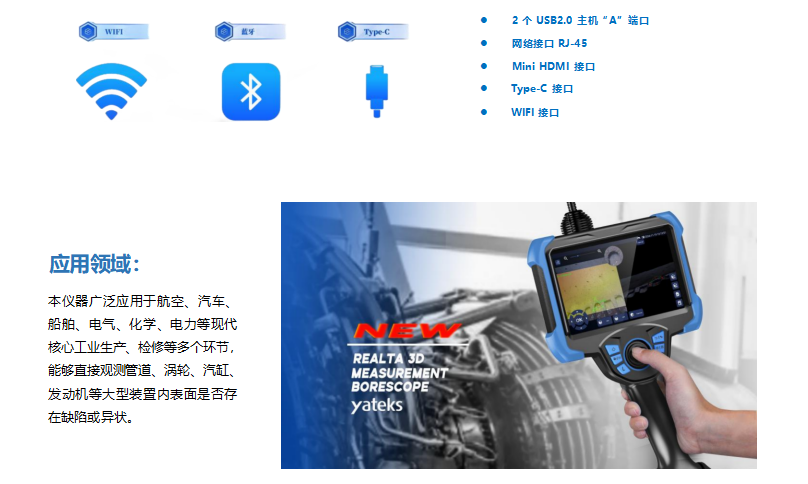

8.良好的连接性和扩展性——配备多种接口 ，方便与外部设备进行连接和数据传输 ，支持 WLAN 和蓝牙 功能 ，便于与其他设备进行无线通信和数据共享 ，打通无损检测全生态链 ，实现远程操作和协作 ，提高工作效率。

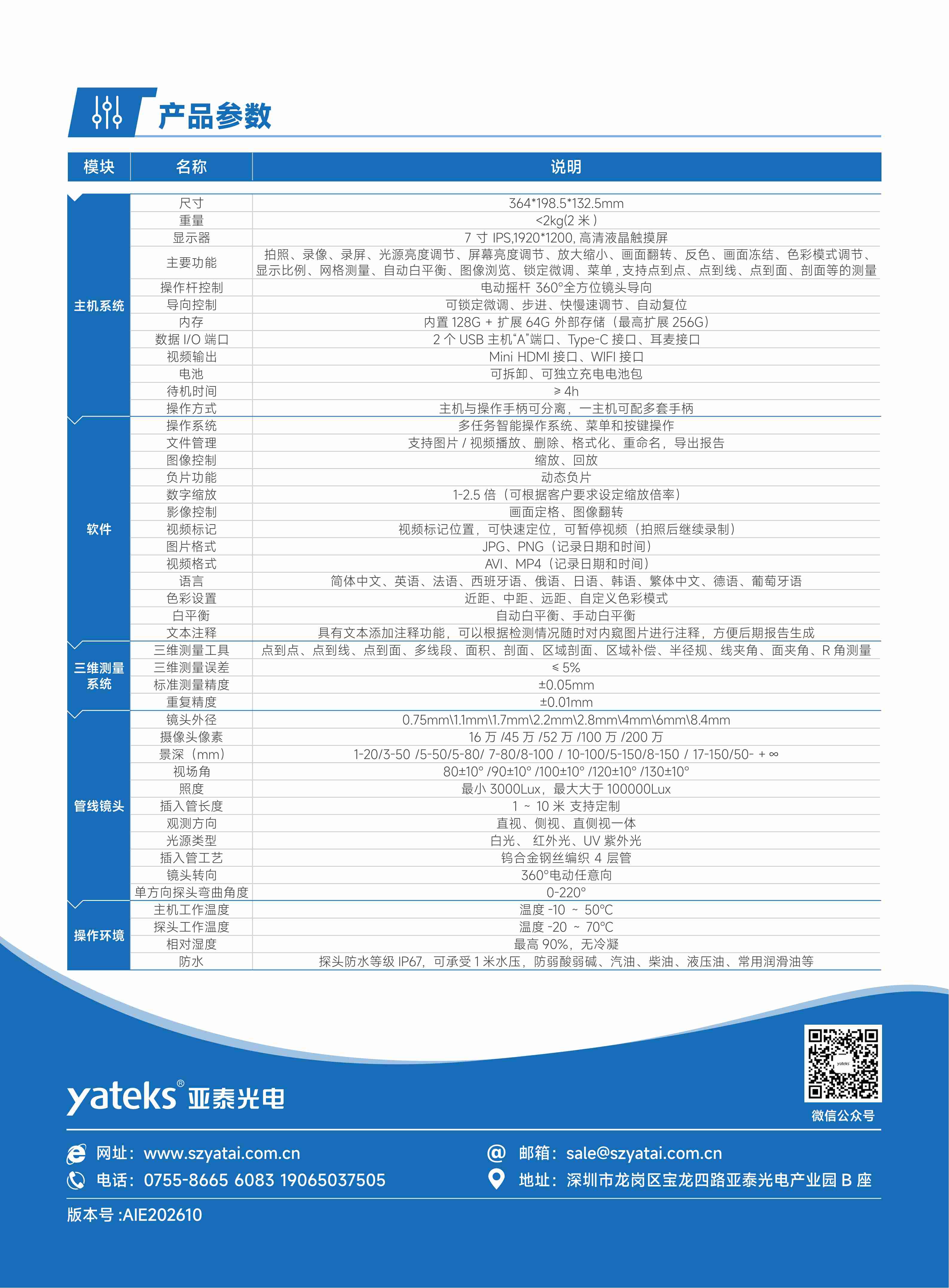

技术参数：
|
A IE 系列三维测量工业视频内窥镜 |
|||
|
系统 |
<, span style="font-family: 微软雅黑; letter-spacing: -0.1pt; font-size: 9pt;">尺寸 |
364*198.5*120mm |
|
|
重量 |
2.5kg(3 米) |
||
|
显示器 |
7 寸 IPS,1920*1200（16 ：9）， 工业高清触摸液晶屏 |
||
|
处理器 |
4核2.7GHz（可支持1920*1200图像与视频同时对比功能，并可以根据需求自由操作双路录像视频操作，不卡顿） |
||
|
主要功能 |

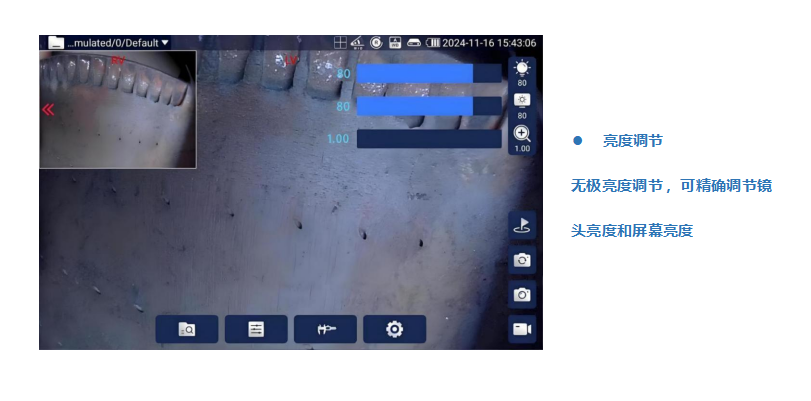

拍照、录像、光源亮度调节、屏幕亮度调节、放大缩小、画面翻转、反色、画面 冻结、色彩模式调节、显示比例、网格测量、自动白平衡、图像浏览、锁定微调、 菜单,支持点到点、点到线、点到面等的测量 |
||
|
操作杆控制 |
电动摇杆 360°全方位镜头导向，180°转向 |
||
|
导向控制 |
可自由导向、锁定微调、步进（角度3°-5°/次）、快慢速调节、 自动复位 |
||
|
内存 |
内置 128G + 扩展 64G U 盘（最高扩展 256G） |
||
|
数据 I/O 端口 |
Mini HDMI、2 个 USB2.0 主机“A”端口、Type-C 接口、耳麦接口 |
||
|
扩展性 |
WI FI 6、蓝牙 5.0、Type-C |
||
|
电池 |
容量：6800毫安，可拆卸、可独立充电电池包 并可在连接电源时无电池包工作、更换电池包等操作 |
||
|
待机时间 |
≥4h |
||
|
操作方式 |
主机与操作手柄可分离 ，一主机可配多套手柄 |
||
|
状态栏显示 |
蛇管矢量位置、蛇管锁定、蛇管转向速率、步进档、剩余电流等 |
||
|
软件 |
操作系统 |
多任务智能操作系统、菜单驱动和按键操作 |
|
|
用户界面 |
触摸屏操作菜单 |
||
|
文件管理 |
支持图片/视频播放、删除、格式化、重命名 |
||
|
图像控制 |
缩放、回放、同屏幕双路对比 |
||
|
图像调节 |
逆光，增益，亮度，清晰度，色温，动态负片等调节 |
||
|
数字缩放 |
1-100 倍 |
||
|
影像控制 |
画面定格、图像翻转、同屏幕双路对比 |
||
|
视频标记 |
视频标记位置 ，可快速定位 ，可暂停视频（拍照后继续录制） |
||
|
图片格式 |
JPG、PNG（记录日期和时间） |
||
|
视频格式 |
AVI、MP4（记录日期和时间） |
||
|
语言 |
简体中文、英语、法语、西班牙语、俄语、韩语、繁体中文、德语、葡萄牙语 |
||
|
|
|||
|
色彩设置 |
近距、中距、远距、 自定义色彩模式 |
||
|
白平衡 |
自动白平衡、手动白平衡 |
||
|
3D扫描测量 |
测量准确度 |
≥95% |
|
|
测量精度 |
标准测量精度达到±0.05mm ，最高测量精 度达到±0.01mm ，重复精度达到 0.01mm |
||
|
文本注释 |
具有文本添加注释功能 ，可以根据检测情况随时对内窥图片、视频进行注 释 ，方便后期报告生成 |
||
|
软件升级 |
通过 U 盘升级包升级 |
||
|
镜头插入管参数 |
摄像头原理 |
双目测量观察（两个图像传感器） |
|
|
摄像头像素 |
200 万 |
||
|
镜头外径 |
6mm |
||
|
景深 |
8-150mm或≥50mm |
||
|
照度 |
后置光源，光纤导光，综合照度150000Lux（自适应或手动无极调节） |
||
|
插入管长度 |
3米 |
||
|
插入管工艺 |
钨合金钢丝编织 4 层管 |
||
|
镜头转向 |
360°电动任意向 |
||
|
最大弯曲角度 |
180° |
||
|
管线可更换 |
10S 内一键插拔更换管线 |
||
|
操作 环境 |
主机工作温度 |
温度-10~50℃ |
|
|
探头工作温度 |
温度-20~70℃ |
||
|
相对湿度 |
最高 90% ，无冷凝 |
||
|
防水 |
探头 IP67，可防油、防水、防弱酸弱碱，最深防护深度10米 |
||
