基于射线的无损检测新技术CR技术在承压设备上的应用
发布时间：2016/5/9

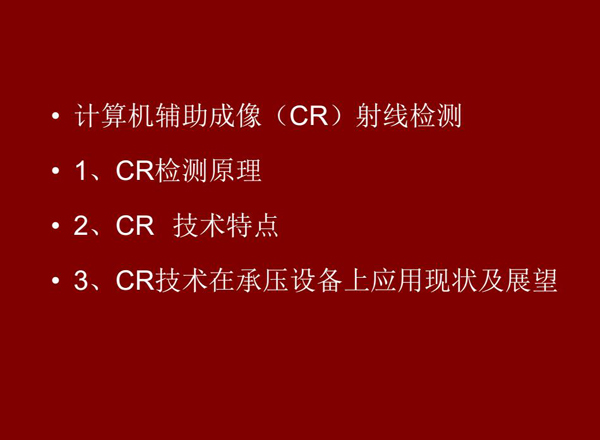

CR技术全称计算机辅助成像射线检测技术，本节包含三个方面内容：1、CR检测原理;2、CR技术特点;3、CR技术在承压设备上应用及展望

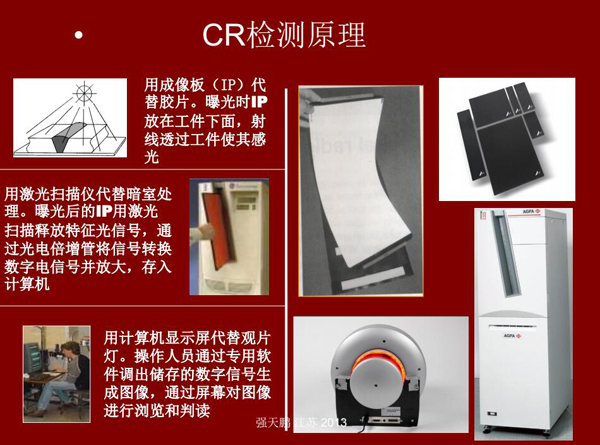

CR检测原理：用成像板代替胶片，曝光时成像片放在工件下面，射线透过工件使其感光；曝光后的成像板用激光扫描释放特征光信号，通过光电转换存入计算机

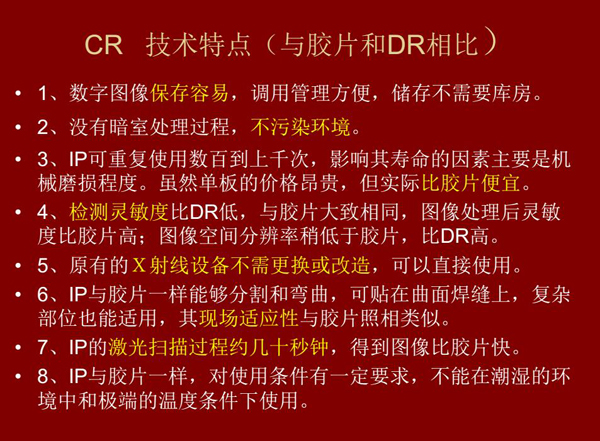

CR技术与胶片和DR相比具有数字图像易保存、成像板可重复使用、使用成本低、得到的图像比胶片快等特点

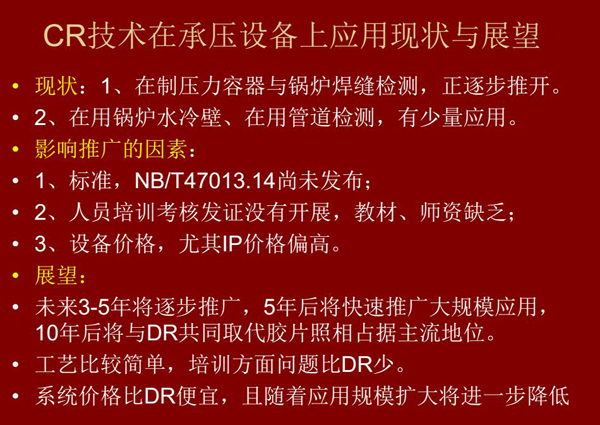

CR技术在在制压力容器与锅炉焊缝检测方面正逐步推开，在锅炉水冷壁、管道检测方面也有少量应用，未来3-5年CR将逐步推广，5年后将快速推广大规模应用，10年后将与DR技术共同占据无损检测新技术主流地位

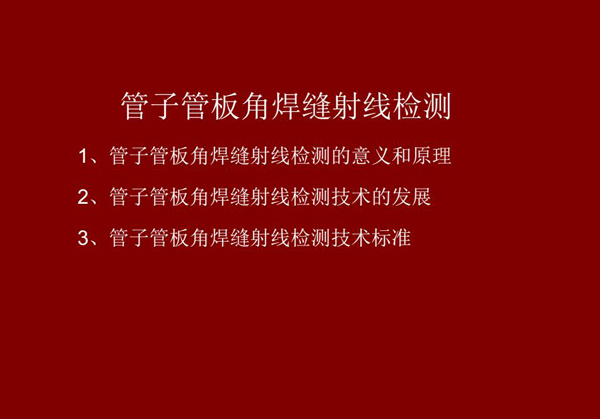

管子管板角焊缝射线检测概述：一、检测意义和原理；二、管子管板角焊缝射线检测技术发展；三、检测技术标准

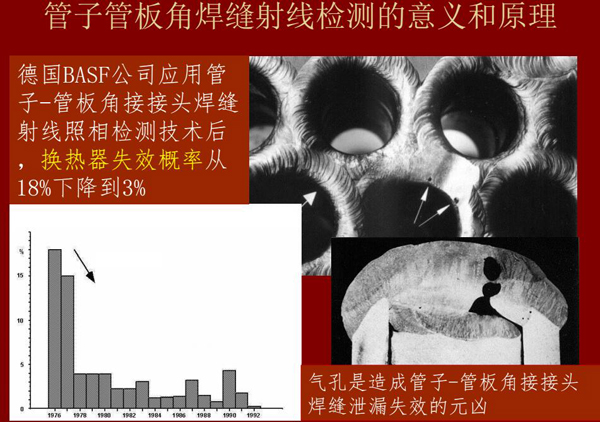

管子管板角焊缝射线检测意义：例如德国BASF公司应用该射线照相检测技术后，换热器失效概率从18%下降到3%

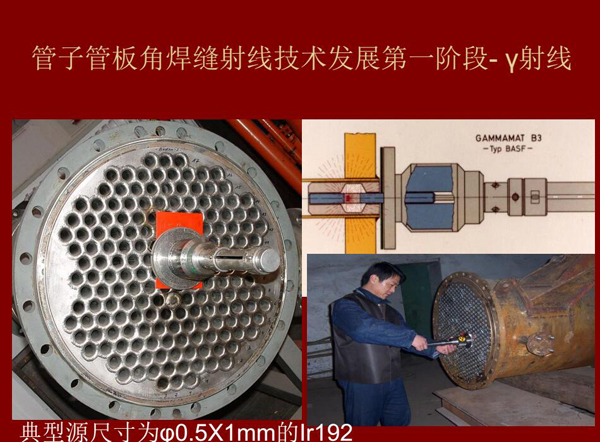

管子管板角焊缝射线技术发展第一阶段：Y射线，如下为典型源尺寸为&0.5*1mm的lr92

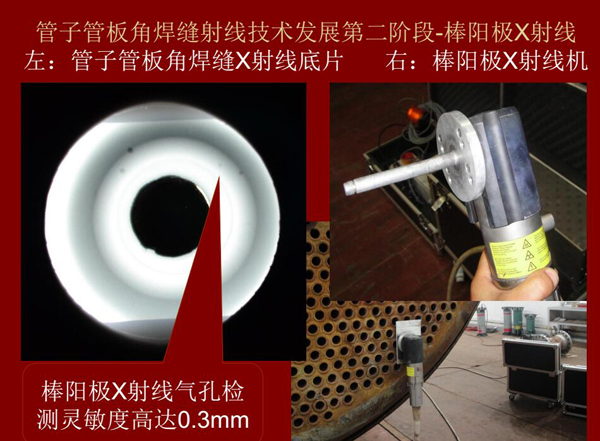

管子管板角焊缝射线技术发展第二阶段：棒阳极X射线，棒阳极X射线采用棒阳极X射线机，其气孔检测灵敏可高达0.3mm

棒阳极X射线检测实例：棒阳级X射线检测出在用热交换器角焊缝中裂纹效果

棒阳极X射线检测应用实例二：左：IR92 Y射线透照钛焊缝什么缺陷都看不见，右：棒阳极X射线透照钛焊缝夹钨缺陷清晰可见，因此，钛材管子管板角焊缝必须用X射线照相

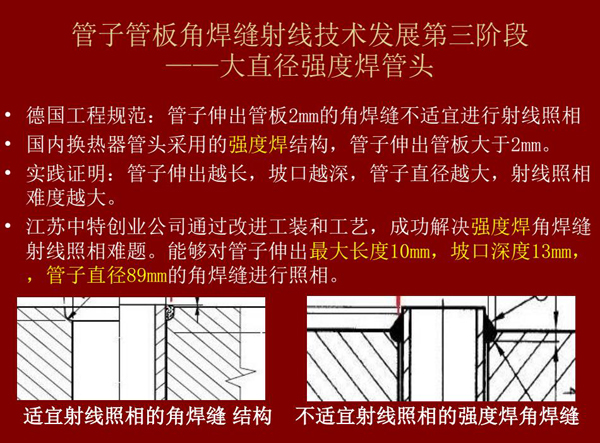

管子管板角焊缝射线技术发展第三阶段：大直径强度焊管头

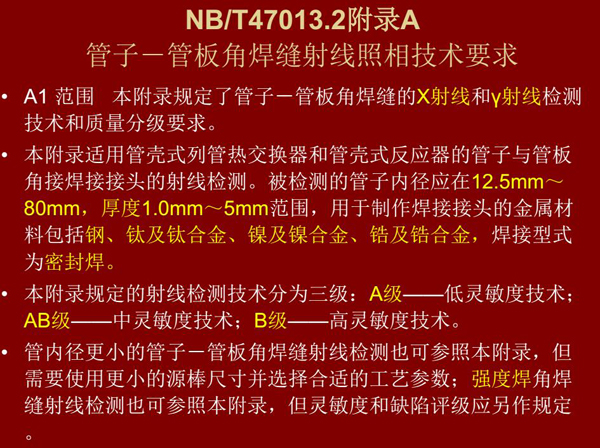

管子管板角焊缝射线照相技术要求附录NB/T47013.2,本附录规定了管子管板角焊缝的X射线和Y射线检测技术和质量分级要求

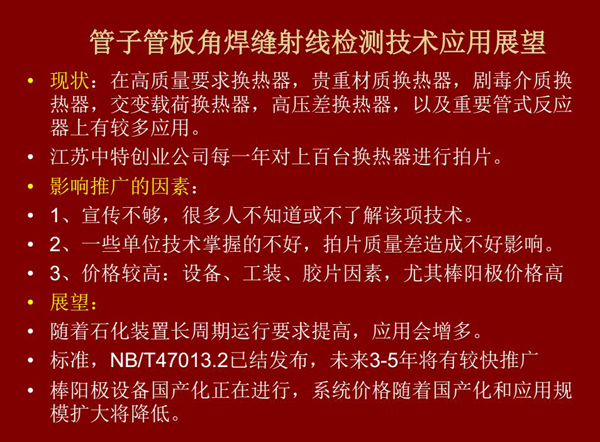

管子管板角焊缝射线检测技术目前在高质量要求热换器、高压差热换器、剧毒介质热换器及重要管式反应器上有较多应用，随着石化装置长周期运行要求提高，其应用会逐步增多，未来3-5年将有较快推广

(本文系江苏省特种设备安全监督检验研究院强天鹏教授“承压特种设备无损检测新技术应用进展”讲义系列篇章之一，与本文相关篇章有：数字阵列探测器（DR）射线；承压特种设备无损检测新技术应用进展概述篇；本文未完，更多资讯期待您的持续关注，我们将在后续的章节中继续为您分享，文章首发亚泰光电官网，由深圳市亚泰光电技术有限公司编辑整理，亚泰光电，国内知名工业内窥镜和油品分析仪研发、生产厂家，致力于为客户提供针对性、专业化、系统性的设备诊断和状态监测产品解决方案，欢迎您的咨询与洽谈。0755-86656390)
