工业内窥镜组成原理之成像系统

发布时间：2021/9/2

内窥镜基础知识讲解：工业内窥镜组成原理之成像系统

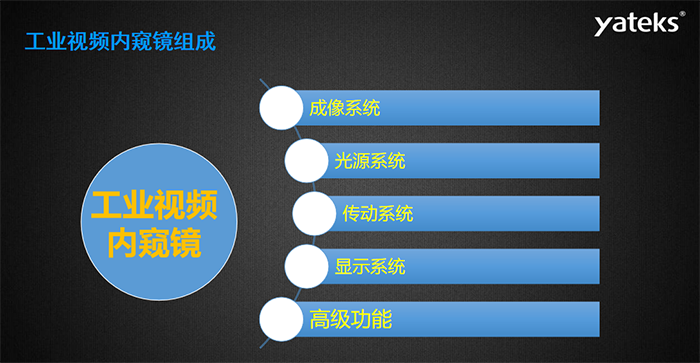

工业视频内窥镜主要由五大系统组成，分别是：成像系统、光源系统、传动系统、显示系统和高级功能

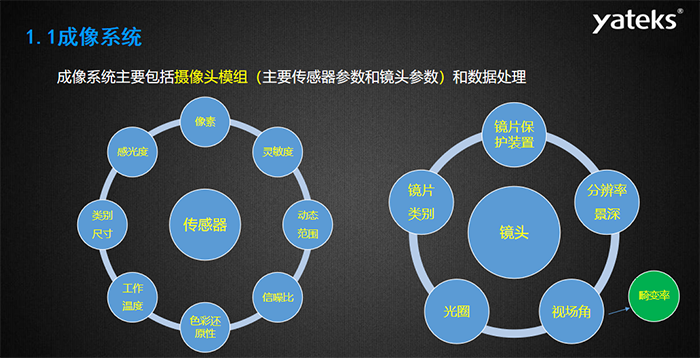

工业内窥镜成像系统主要包括摄像头模组（主要传感器参数和镜头参数）和数据处理，传感器主要包含：感光度、像素、灵敏度、动态范围、信噪比、色彩还原性、工作温度等指标；摄像头模组主要包括：镜片保护装置、分辨率景深、视场角、光圈、镜片类别等

白平衡设定：1、自动白平衡适合一般场合，且对光源是否是正白要求不高；但对于单一颜色时红绿蓝任意两种颜色分量值不够，计算错误，此时就会偏色； 2、手动白平衡适合各种场合，对光源要求不高，但要求有合适的白色参照物，如白纸或18度灰纸；若在自动白平衡已经计算好颜色分量的情况下切换至手动，则不需要再经过白纸等参照物进行标定； 3、固定白平衡色温，需要对所用光源进行一一标定然后固化，当光源色温改变时，会对颜色产生影响。

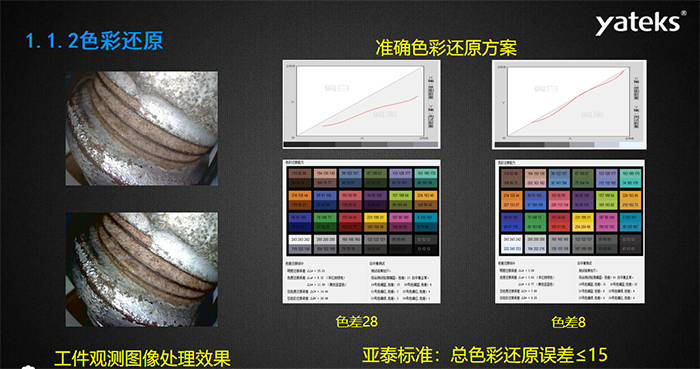

色彩还原：准确色彩还原方案和工业内窥镜观测图像处理效果息息相关，亚泰光电做为国内知名工业内窥镜品牌制造商对色彩还原的标准是：总色彩还原误差<=15

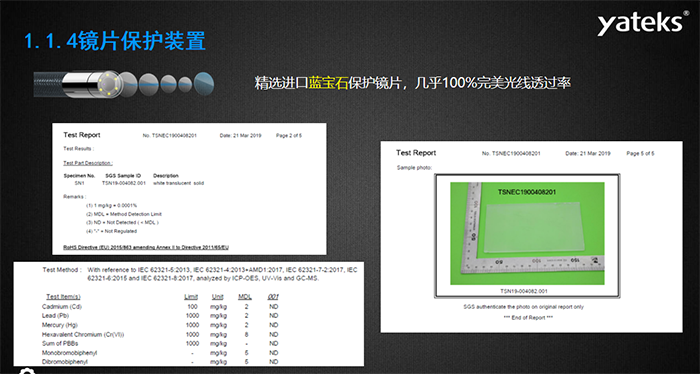

亚泰光电生产的内窥镜镜片保护装置精选进口蓝宝石保护镜片，几乎100%完美光线透过率

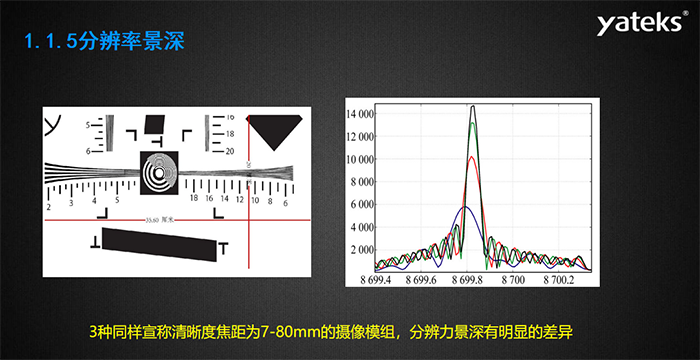

分辨率景深，3种同样宣称清晰度焦距为7-80mm的摄像模组，分辨力景深有明显的差异

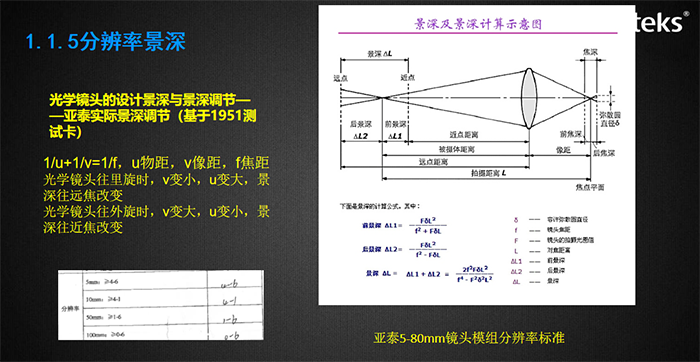

光学镜头的设计景深与景深调节——亚泰实际景深调节（基于1951测试卡），亚泰5-80mm镜头模组分辨率标准

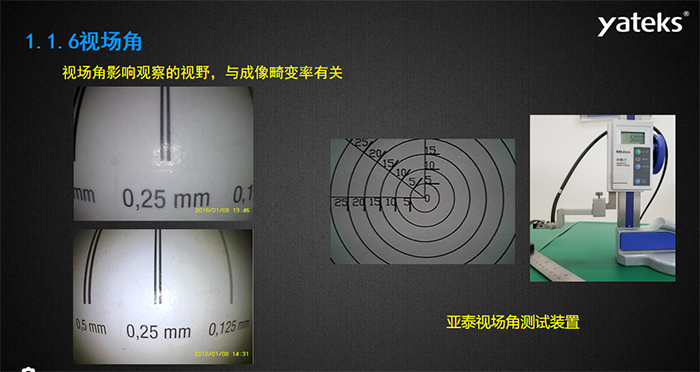

视场角影响观察的视野，与成像畸变率有关，图示为亚泰光电内窥镜视场角测试装置

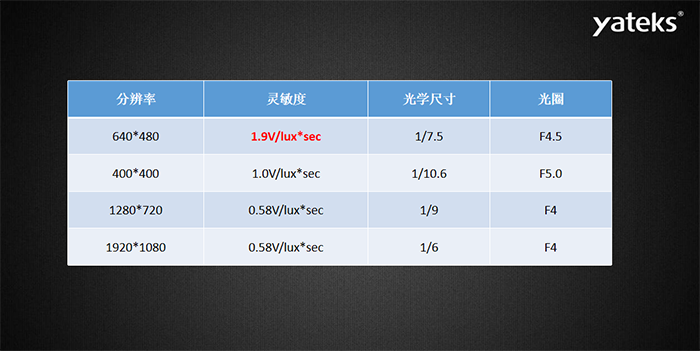

分辨率、灵敏度、光学尺寸、光圈相对应数据表，分辨率640*480时，对应的灵敏度1.9V/lux*sec 光学尺寸1/7.5和光圈F4.5； 400*400 1.0V/lux*sec 1/10.6 F5.0 1280*720 0.58V/lux*sec 1/9 F4 1920*1080 0.58V/lux*sec 1/6 F4

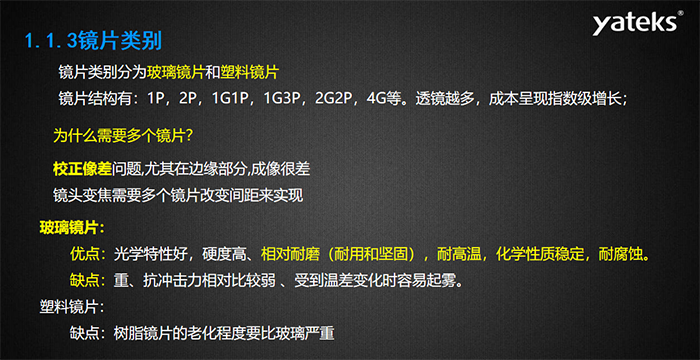

内窥镜镜片类别分为玻璃镜片和塑料镜片，镜片结构有：1P，2P，1G1P，1G3P，2G2P，4G等。透镜越多，成本呈现指数级增长；玻璃镜片：优点：光学特性好，硬度高、相对耐磨（耐用和坚固），耐高温，化学性质稳定，耐腐蚀。缺点：重、抗冲击力相对比较弱、受到温差变化时容易起雾。塑料镜片：缺点：树脂镜片的老化程度要比玻璃严重
